Inovativní
konstrukční systém

Použití

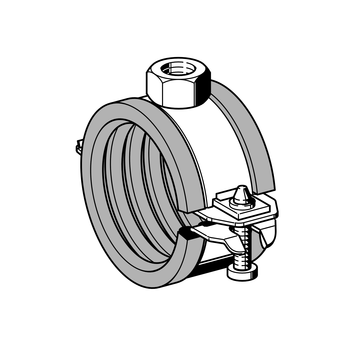

Jednodílná trubková svorka se závitovým připojením M8 pro upevnění potrubí. Vhodné pro montáž na stěnu, na podlahu a na strop, jakož i pro zvukotěsnou montáž trubek, a to i při požadavcích na zvukovou izolaci podle DIN 4109.
Časová úspora díky rychloupínání.

Montáž

Po stlačení obou upínacích dílů musí upínací šroub sedět za ohybem; pak se utáhne 2 Nm.

Technické údaje

Rozměr:
20 mm x 1,0 mm
max. přípustné zatížení (Tah)*:
0,37 kN

Materiál:
Objímka:
Ocel, galvanicky pozinkovaná
Zvuková izolace:
SBR/EPDM, černá
Tlumicí schopnost:
až do 17 dB(A)

* Max. přípustné zatížení bylo vypočteno pomocí statistických metod z mezních zatížení při zachování max. zatížení. Přípustná deformace 1,5 mm nebo 2% max. průměru potrubí.

Certifikáty



Tento výrobek získal značku kvality a podléhá dozoru třetích stran podle RAL GZ-655.

Rozsah rozpětí
[mm]
DNHmotnost
[kg]
Bal.
[kus]
Č. výrobku
10 - 1210/12 mm0,03100 166669
13 - 1615 mm0,03100 157339
17 - 193/8"0,03100 157366
20 - 241/2"0,04100 157348
25 - 303/4"0,04100 157357
31 - 381"0,05100 157320
40 - 461 1/4"0,05 50 157311
48 - 511 1/2"0,06 50 157302
58 - 632"0,0650 191864
