Pevné body

Objímka pro pevný bod FS

Použití

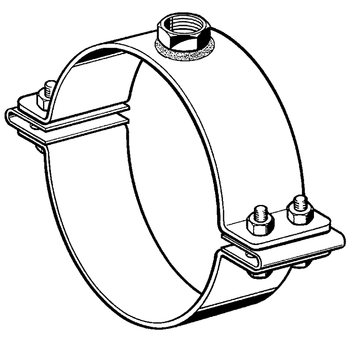

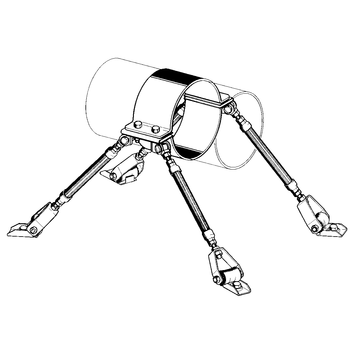

Objímka pro pevný bod je srdcem konstrukce pevného bodu při jehlancovém uspořádání.
Pro kompletaci je zapotřebí spojovací sady (se zvukovou izolací nebo bez ní) a také 4 podpěr (závitové trubky nebo tyče Sikla).
Pro zajištění odborného dimenzování těchto součástí podle zatížení pevného bodu (až 25 kN se zvukovou izolací nebo až 35 kN bez zvukové izolace) konzultujte naše pracovník.y
Díky symetrické konstrukci lze zachytit axiální síly u trubky v obou dvou směrech. Matice M16 navařená ve středu poskytuje další možnosti napojení.

Objem dodávky

Sada se čtyřmi upínacími šrouby a čtyřmi maticemi M16, od typu 108 mm navíc s podpěrkami.
Upínací šrouby a podpěrky jsou předmontovány na spodní části a jsou zajištěny, aby nevypadly; šestihranné matice M16 jsou přiloženy volně.

Montáž

Upínací šrouby rovnoměrně dotáhněte stanoveným utahovacím momentem M (viz. tabulka).

Typ
Utahovací moment M
(Nm) 1)
1/2" ... 1 1/2" 50
57 mm ... 3" 80
108 mm ... 521 mm 100

1)
Utahovací moment pro kombinaci FP-objímky ocelovou trubkou DIN EN 10220 / s normální tloušťkou stěny. U trubky s menší tloušťkou stěny nebo z jiného materiálu je třeba tyto hodnoty snížit.

Technické údaje

Materiál:
Ocel, galvanicky pozinkovaná

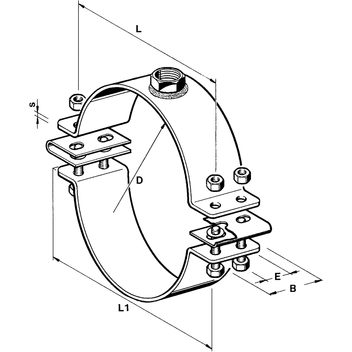

Typ d
[mm]
DNB
[mm]
s
[mm]
L
[mm]
L1
[mm]
E
[mm]
Váha
[kg]
Č. výrobku
21,31/2"80574106451,05 159979
26,93/4"80579111451,09 159988
33,71"80586118451,15 159997
42,41 1/4"80595127451,25 160007
4580597129451,29 160016
48,31 1/2"805101133451,31 160025
57806109141451,67 160034
60,32"806113145451,69 160043
76,12 1/2"806129161451,87 160052
88,93"806141173452,09 160061
1081006166214503,31 160070
1144"1006172220503,35 160089
1331006191239503,67 160098
1395"1006198246503,78 160104
1591006207255504,05 160113
1686"1006217265504,07 160122
2198"1006278326504,91 160131
27410"1006331379505,57 160140
3241008390438508,22 160159
3561008422470508,94 160168
3681008434482509,17 160177
4071008473521509,58 160186
4191008485533509,99 160195
50810085746225011,68 160201
52110085876355013,20 160210
