Inovativní
konstrukční systém

Použití

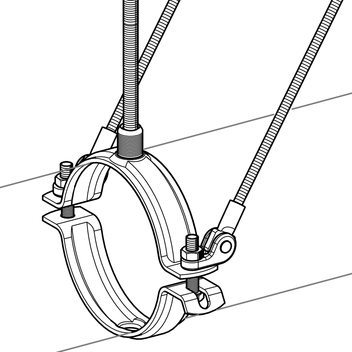

Opěrný kloub se upevňuje přímo na výstupky objímek a nabízí možnost přídavného, rychle namontovatelného a bezpečného vyztužení.

  • Plynulé nastavení úhlu vyztužení pomocí závěsu potrubí
  • Opěrný kloub je možné otočit radiálně o 180° na patce objímky
  • Čep kloubu zatemován, aby se zamezilo ztrátě
  • Bezpečné usazení matice na závěsu potrubí

Objem dodávky

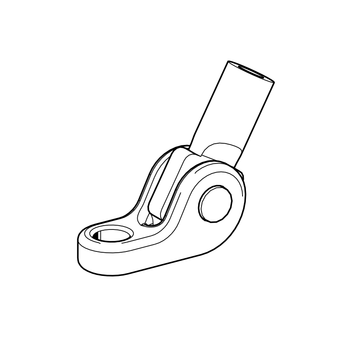

Opěrný kloub (litinový díl) se zatemovaným závěsem potrubí

Montáž

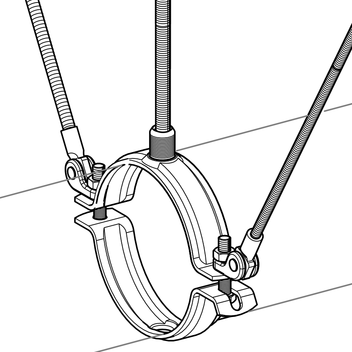

Opěrný kloub se montuje svěrnými šrouby potrubní objímky. Následně se do závěsu potrubí zašroubuje závitová tyč.

Technické údaje

Vhodné kombinace opěrný kloub / objímky:

SG M10-11:
Stabil D-3G (133-140 až 167-173)
Stabil D-A (76-81 až 124-129)
Stabil RB-A (13-18 až 45-49)

SG M10-13:
Stabil D-3G (176-184 až 310-316)
Stabil D-A (133-140 až 297-303)
Stabil RB-A (57-61 až 214-220)
Stabil D-M16 (218-227 a 271-277)

SG M10-17:
Stabil D-A (316-324 až 513-521)
Stabil RB-A (248-254 až 603-610)

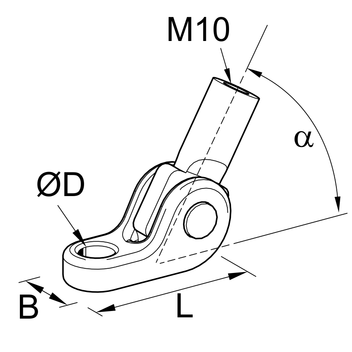

Typ
Úhel vyztužení
α
Přípustné zatížení
[kN]
SG M10-11 0 - 45°
90°
15
5
SG M10-13 0 - 45°
90°
15
6
SG M10-17 0 - 45°
90°
15
7

Material:
Kloub:
litina, galvanicky pozinkovaná
Závěs potrubí:
ocel, galvanicky pozinkovaná
Typø D
[mm]
B
[mm]
L
[mm]
Bal.
[kus]
Č. výrobku
SG M10-1111205225 115044
SG M10-1313225425 115045
SG M10-17172759,525 115046
