Inovativní
konstrukční systém

Použití

Lze upevňovat trubky do velikost DN 50 přímo na stropy z trapézově tvarovaného plechu. Toto omezení ve světlosti trubek je platné jak pro protipožární zařízení podle VdS a FM, tak pro všechna potrubí v oblasti domovních instalací u jednobodových upevnění. Doporučení pro všechny potrubní systémy jsou v souladu se ZVSHK.
U potrubí, na něž se nevztahují předpisy VdS, evtl. FM, nebo u VZT zařízení mohou být na traverzách s odpovídajícím počtem vykývných závěsů upevněny i větší hmotnosti. Dodatečnou úpravu výšky lze provést otáčením závitové tyče. Tato závitová tyč je zajištěna proti vypadnutí. Těsnicí podložka je odolná proti zvětrání, a je nejdůležitějším bezpečnostním činitelem při utěsňování montážního otvoru.

Montáž

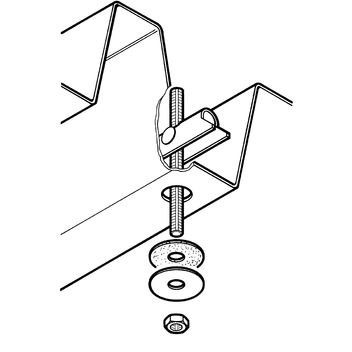

Für die Montagebohrung im Trapzeblech ist die Lochsäge LS zu verwenden: Typ M8 = LS 22, Typ TD10 = LS 25.

Technické údaje

Pracovní zatížení (tah):
0,8 kN na každý upevňovací bod
Upozornění:
Nutno brát v úvahu nosnost trapézového plechu.
Materiál:
Ocel, galvanicky pozinkovaná
Těsnění z hypalonu (nezvětrávající)

Certifikáty

Typ M 8: Pro požární jištění podle VDS: G4780118.
Typ M 10: Pro požární jištění podle FM.

TypRozsah nasazení
"Sprinklerů"
Délka závitu
[mm]
Montážní vývrt/otvor
[ø mm]
B
[mm]
Váha
[kg]
Bal.
[Kus]
Č. výrobku

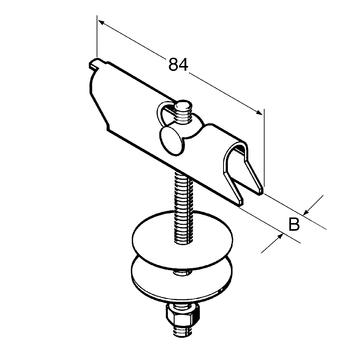

M8 x 100VdS 10022140,11100 113810
M8 x 200VdS20022140,14 50 125569
TD10 x 100FM10025160,13100 126065
TD10 x 200FM20025160,18 50 125578
