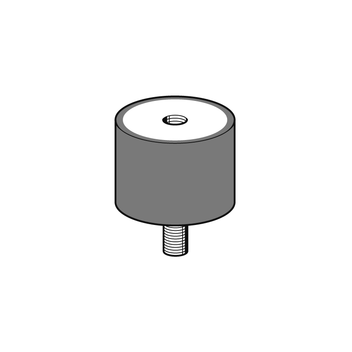

Tlumič hluku AKE

Použití

Univerzálně použitelný zvukově izolační prvek určený pro vyšší zatížení. Vhodný pro akusticky izolační upevnění v případech, kdy je požadována zvuková izolace také podle DIN 4109.
Vhodný zejména pro izolaci konstrukcí z montážních lišt 41 nebo přímo přístrojů, např. čerpadel nebo ventilátorů.

Montáž

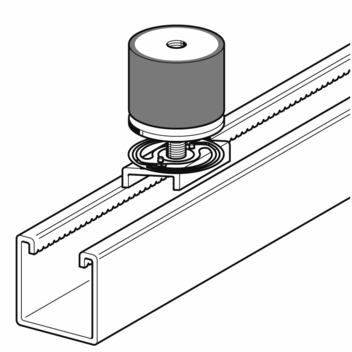

Montáž do montážních lišt 41 s U-podložkou 8/40 a CC závitovou deskou M8. Tlumič hluku je určen pro tlakové zatížení. Je třeba se vyvarovat montážních poloh s dominantním namáháním tahem nebo střihem. V těchto výjimečných případech je nutno snížit hodnotu zatížení tlakem na 1/3.

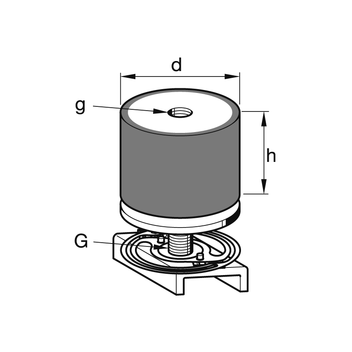

Technické údaje

Typ
d
[mm]
h
[mm]
Vnitřní závit
g
Vnější závit
G
41 40 30 M8 x 10 M8 x 23

Přípustné zatížení tlakem:
0,15 - 0,70 kN
Zdvih pružiny:
0,50 - 2,60 mm

Materiál
Kovové těleso:
Ocel, galvanicky pozinkovaná
Izolační těleso:
NR přírodní kaučuk, tvrdost 45 +/-5° Shore
TypVáha
[kg]
Bal.
[Kus]
Č. výrobku
AKE 410,0925 193983
