Tlumící prvky
Tlumič hluku SDE 1
![](/sixcms/media.php/443/thumbnails/sde1_m10-m12.TIF.46537.png)
![](/sixcms/media.php/443/thumbnails/sde1_m10-s01.TIF.46538.png)
![](/sixcms/media.php/443/thumbnails/sde1_3g%281%29.TIF.46691.png)
![](/sixcms/media.php/443/thumbnails/sde1_3g_s01.17968.TIF.46692.png)
Použití
Tlumič hluku SDE 1 je nesmírně proměnlivý použitelný prvek pro dodržení protihlukové ochrany podle DIN 4109. Možnost kombinace v různém provedení a s jinými výrobky zajišťuje téměř neomezené nasazení v celém rozsahu.
Objem dodávky
Se závitovým kolíkem M10 x 25 (volně přiložený).
Montáž
Tlumič SDE 1 je vhodný pro montáž na strop, podlahu a stěnu. Závitový kolík M10 x 25 se předmontuje do kotvy ve stavební konstrukci, pak se osadí vlastní tlumič a dotáhne se na pevno klíčem pro SDE. Pro utažení slouží klíč montážní pro SDE.
Upozornění:
Při montáži na stěnu je nutno brát v úvahu max. ohybové momenty lišt montážních a samotného tlumícího prvku SDE1.
Technické údaje
Dovolené pracovní zatížení (stálé): | |
Tah: | 2,5 kN |
Vzpěr: | 3,0 kN |
Střih: | 0,5 kN |
Pružnostní konstanta v závislosti na stat. zatížení: | |
při 0,12 kN | 13,7 kN/cm |
při 0,40 kN | 16,9 kN/cm |
při 0,80 kN | 30,5 kN/cm |
Tlumící schopnost: | do 18,9 dB(A) |
Teplotní rozsah: | -50°C do +110°C |
Typ | Připojení ze stavební konstrukce | Připojení ze strany potrubí |
---|---|---|

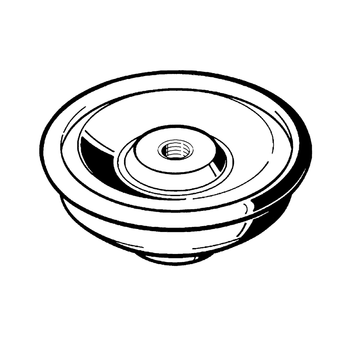

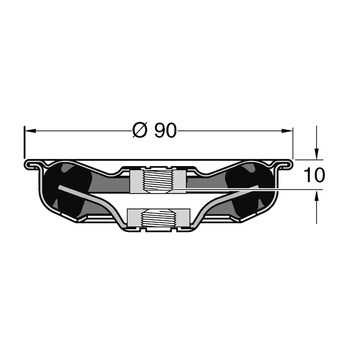

SDE 1 - M10 | M10 | M10 |

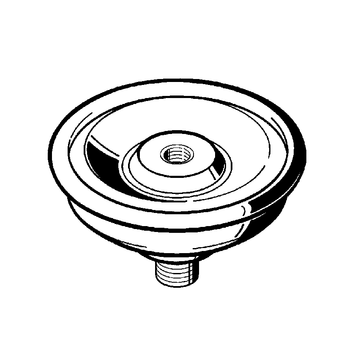

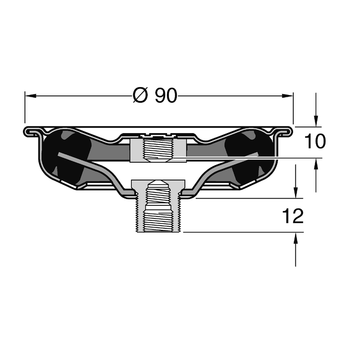

SDE 1 - 3G | M10 | 3G-připojení: M8/M10/M16 |
Materiál: | |
Kovové součásti: | Ocel, galvanicky pozinkovaná |
Izolační těleso: | EPDM, Tvrdost 45+/-5° Shore |
