siFramo 100

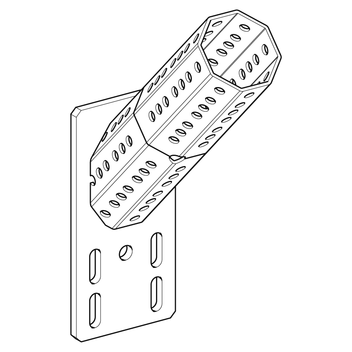

Adaptér čelní STA F 100-80-E 45°

Použití

Čelní adaptér STA F 100-80-E 45° je ve spojení s profilem F 80 vhodný jako podpěrný a výztužný prvek v úhlu 45° pro konzole nebo nosníky F 100.

Montáž

Způsob montáže se odvíjí od příslušného provedení:

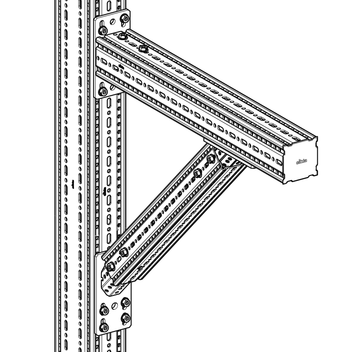

a) Systémové spojení s nosníkem pomocí 4 ks samořezných šroubů FLS F.

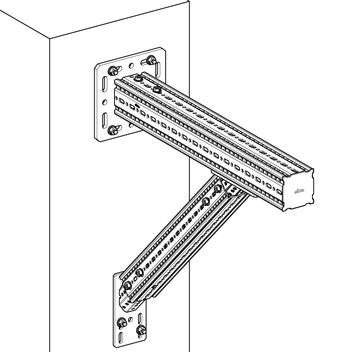

b) Upevnění do betonu pomocí 2 ks vysokozátěžových kotev M10 diagonálně v oválných otvorech. Kotvy se montují na doraz.

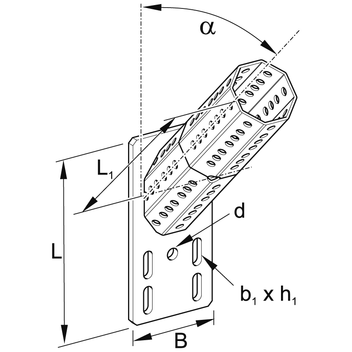

Technické údaje

Typ
L
[mm]
B
[mm]
L1
[mm]
d
[mm]
b1
[mm]
h1
[mm]
α
[°]
STA F 100-80-E 45° 210 100 244,5 14 11 20 45

Provedení:
základová deska s navařeným osmihranem F 80
Materiál:
ocel, HCP

Certifikáty

Označení CE (prohlášení o vlastnostech na adrese www.sikla.de)

TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
STA F 100-80-E 45°2,41 406002
