siFramo 100
Adaptér čelní STA F 160-100-E
Použití

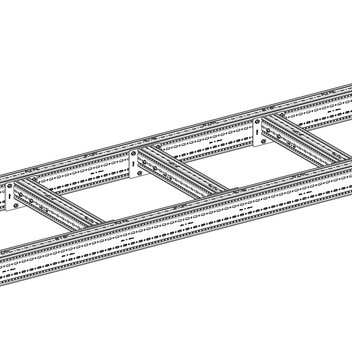

Ve spojení s patní konzolou, T-konzolou nebo nosníkem TP F 100 otevírá čelní adaptér flexibilní konstrukční možnosti pro širokou škálu aplikací.
Montáž

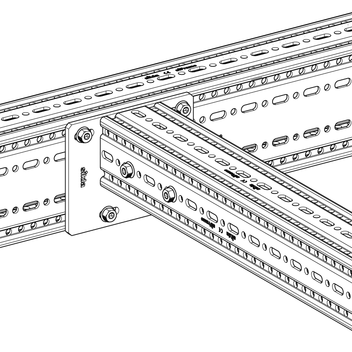

Pro připojení k nosnému profilu TP F 100/160 (příruba 160) použijte 4 ks samořezných šroubů FLS F.
Nosný profil TP F 100/160, který budete připojovat k čelnímu adaptéru STA F 160 - 100-E, sešroubujte pomocí 4 ks samořezných šroubů FLS F. Na protilehlých stranách použijte k sešroubování po 2 ks samořezných šroubů FLS F. Kotvení do stěny a stropu pomocí 4 ks vysokozátěžových kotev M10.
Technické údaje

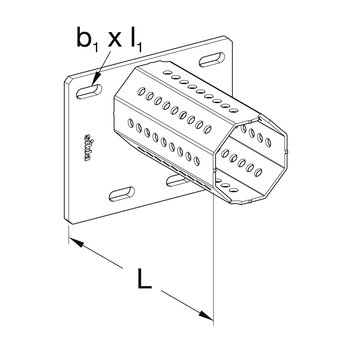

| Typ | Rozměry základové desky [mm] | L [mm] | b1 x l1 [mm] |
|---|---|---|---|
| STA F 160-100-E | 160 x 200 | 180 | 11 x 20 |
| Provedení: | základová deska svařená s osmihranným profilem F 100 |
| Materiál: | ocel, HCP |
Certifikáty
Označení CE (prohlášení o vlastnostech na adrese www.sikla.de)
