siFramo 100
Držák WBD F 100/160
Použití

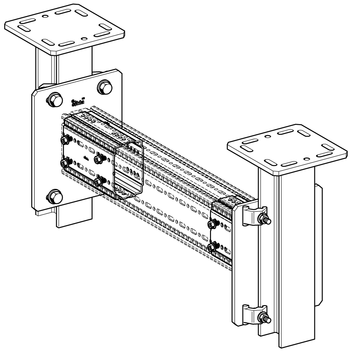

Ideální pro zhotovení stropních/podlahových sloupků a také tras, a to ve spojení s nosným profilem F 100/160. Kromě přímého upevnění na stavební těleso jej lze díky harmonizovaným velikostem desky okamžitě připojit na nejrůznější šířky přírub.
Montáž
V závislosti na příslušných požadavcích doporučujeme následující způsoby montáže:
| a) | Upevnění na stavební konstrukci pomocí čtyř kotev pro těžké zatížení M12. |

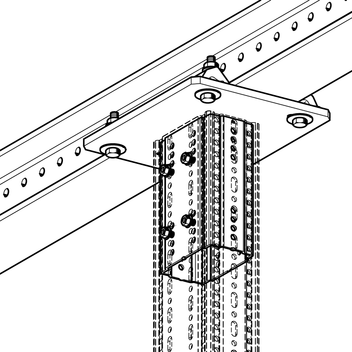

| b) | Silové upevnění na ocelové nosníky pomocí montážní sady 5P M12 S, M16 S nebo odpovídajících upínacích příložek. |
Nosný profil TP F 100/160 připojený k držáku WBD F100/160 musí být sešroubován společně osmi šrouby FLS F.
Technické údaje

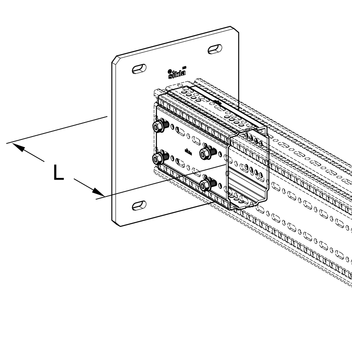

| Typ | Pro šířku příruby [mm] | Rozměry základové desky [mm] | Otvory v základové desce pro | H [mm] |
|---|---|---|---|---|
| WBD F 100/160-121/160 | 121 - 160 | 320 x 260 x 12 | M12 | 232 |
| WBD F 100/160-161/200 | 161 - 200 | 320 x 310 x 12 | M16 | 232 |
| WBD F 100/160-201/300 | 201 - 300 | 420 x 220 x 12 | M16 | 232 |
| Provedení: | Základní deska svařená s čtyřhranem F 100/160 |
| Materiál: | |
| Deska: | Ocel, HCP |
| 4tyřhran: | Ocel, HCP |
Certifikáty
Označení CE (prohlášení o vlastnostech na adrese www.sikla.de)
