Uložení potrubí

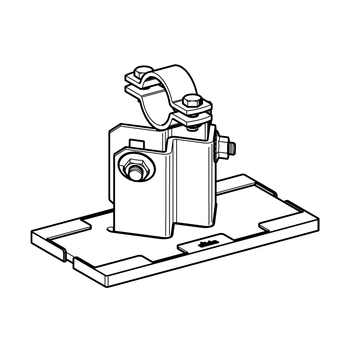

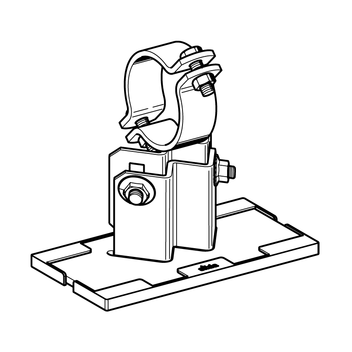

Volné uložení LA - HV

Použití

Výškově nastavitelné volné uložení určené ke kluznému uchycení potrubí na vhodném povrchu. Výškové nastavení v rastru 2,5 mm.
U uložení na ocelovém nosníku se doporučuje minimální šířka příruby 80 mm.

Objem dodávky

Horní a spodní díl jsou navzájem sešroubovány, možnost výškového nastavení. Kluzná deska je již namontována na spodním díle.

Technické údaje

Typ
Výška H
Stav při dodání [mm]
Výška H
Nastavitelný rozsah [mm]
LA - HV 90 90 88,5 ... 113,5
LA - HV 150 150 116 ... 168,5
LA - HV 200 200 171 ... 223,5

Utahovací momenty šroubového spoje:

Šroubové spojení
Utahovací moment
[Nm]
Nastavení výšky
Utahovací moment
[Nm]
DN 15 - 40 40 Šroub v konstrukci 80
DN 50 - 150 50 Šroub v konstrukci 80

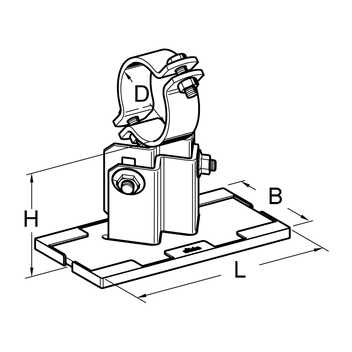

Rozměry:
Kovová deska:
L = 250 mm x B = 100 mm
Včetně kluzné desky:
L = 256 mm x B = 105 mm

Materiál:
Plechové součásti:
Ocel, HCP
Šrouby, matice:
Ocel, HCP
Deska kluzná:
Polyamid 6.0, vyztuženo skelnými vlákny, černá
Teplotní rozsah kluzné desku:
-20°C až +130°C
Teplota média tf :
-20°C až +300°C (pokud tf > 270°C, odstraňte posuvnou desku)

Certifikáty


Pipe Shoe - external monitoring PDF | 606.8 KB Overview all Pipe Shoes LA - HV PDF | 100.2 KB

Další rozsahy upínání naleznete v "Přehled všech typů Pdf".
Poznámka: HV 200 a ložiska mimo rozsah DN - minimální množství a dodací lhůta na vyžádání.

TypD (Potrubí)
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
LA - HV 90 18-22 (DN 15) 1/2"18 - 222,81 112386
LA - HV 90 23-27 (DN 20) 3/4"23 - 272,81 112387
LA - HV 90 30-34 (DN 25) 1"30 - 342,91 110035
LA - HV 90 40-44 (DN 32) 1 1/4"40 - 442,91 110036
LA - HV 90 45-49 (DN 40) 1 1/2"45 - 493,01 110037
LA - HV 90 57-61 (DN 50) 2"57 - 613,11 110038
LA - HV 90 72-77 (DN 65) 2 1/2"72 - 773,21 110039
LA - HV 90 84-89 (DN 80) 3"84 - 893,31 110040
LA - HV 90 109-115 (DN 100) 4"109 - 1153,61 110041
LA - HV 90 134-140 (DN 125) 5"134 - 1403,71 110042
LA - HV 90 163-169 (DN 150) 6"163 - 1694,81 110043

LA - HV 150 18-22 (DN 15) 1/2"18 - 223,11 112388
LA - HV 150 23-27 (DN 20) 3/4"23 - 273,11 112389
LA - HV 150 30-34 (DN 25) 1"30 - 343,21 110044
LA - HV 150 40-44 (DN 32) 1 1/4"40 - 443,21 110045
LA - HV 150 45-49 (DN 40) 1 1/2"45 - 493,31 110046
LA - HV 150 57-61 (DN 50) 2"57 - 613,51 110047
LA - HV 150 72-77 (DN 65) 2 1/2"72 - 773,61 110048
LA - HV 150 84-89 (DN 80) 3"84 - 893,61 110049
LA - HV 150 109-115 (DN 100) 4"109 - 1153,91 110050
LA - HV 150 134-140 (DN 125) 5"134 - 1404,11 110051
LA - HV 150 163-169 (DN 150) 6"163 - 1695,11 110052

LA - HV 200 18-22 (DN 15) 1/2"18 - 223,51 112390
LA - HV 200 23-27 (DN 20) 3/4"23 - 273,51 112391
LA - HV 200 30-34 (DN 25) 1"30 - 343,51 110053
LA - HV 200 40-44 (DN 32) 1 1/4"40 - 443,61 110054
LA - HV 200 45-49 (DN 40) 1 1/2"45 - 493,61 110055
LA - HV 200 57-61 (DN 50) 2"57 - 613,81 110056
LA - HV 200 72-77 (DN 65) 2 1/2"72 - 773,91 110057
LA - HV 200 84-89 (DN 80) 3"84 - 893,91 110058
LA - HV 200 109-115 (DN 100) 4"109 - 1154,31 110059
LA - HV 200 134-140 (DN 125) 5"134 - 1404,41 110060
LA - HV 200 163-169 (DN 150) 6"163 - 1695,41 110061
