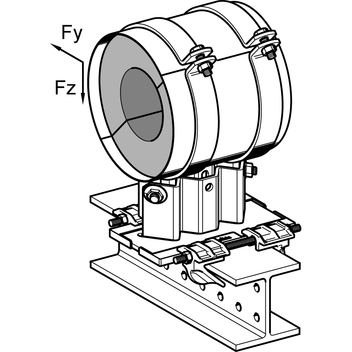

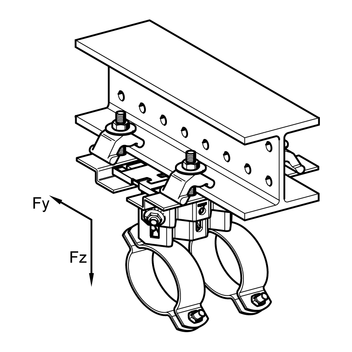

Užitné zatížení pro uložení s izolací a visicí

Vyměřovací základ EC 3, hodnota zatížení na uložení při stavu dodání

Volné uložení LK - HV + upínací sada FS

Výška	DN	Fy [kN]	± Fz [kN]
150	25	3,1	3,1
150	32	3,8	3,8
150	40	4,3	4,3
150	50	4,0	3,9
150	65	2,8	2,8
150	80	2,5	2,4
150	100	4,5	17,0
150	125	4,1	17,0
150	150	3,6	17,0
150	200	2,8	17,0
150	250	1,9	17,0
150	300	0,4	17,0

Volné uložení LC - HV + upínací sada FS Z

Výška	DN	Fy [kN]	± Fz [kN]
90	25	5,0	10,0
90	32	4,8	10,0
90	40	4,7	10,0
90	50	4,5	10,0
90	65	4,2	10,0
90	80	4,0	10,0
90	100	3,6	10,0
90	125	3,3	10,0
90	150	3,1	10,0
90	200	2,7	10,0
90	250	2,3	10,0
90	300	1,5	10,0
150	25	3,2	10,0
150	32	3,1	10,0
150	40	3,1	10,0
150	50	3,0	10,0
150	65	2,8	10,0
150	80	2,8	10,0
150	100	2,6	10,0
150	125	2,4	10,0
150	150	2,3	10,0
150	200	2,0	10,0
150	250	1,7	10,0
150	300	1,3	10,0
200	25	2,5	10,0
200	32	2,4	10,0
200	40	2,4	10,0
200	50	2,3	10,0
200	65	2,2	10,0
200	80	2,2	10,0
200	100	2,1	10,0
200	125	2,0	10,0
200	150	1,9	10,0
200	200	1,7	10,0
200	250	1,5	10,0
200	300	1,1	10,0
