Nosný systém 100
Konzola příčná QKO 100
Použití
Předvyrobená součást určená k montáži na beton nebo ocelové nosníky, především v oblasti stoupaček, vždy s jedním vyčnívajícím ramenem.

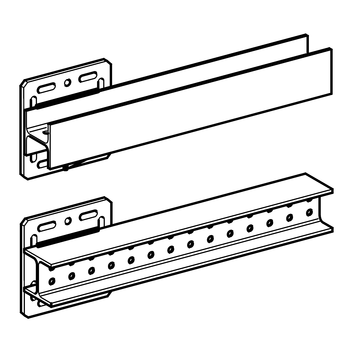

U varianty QKO je povrch příruby rovnoběžný se základní deskou a na jedné straně je přivařen k nosné desce. Varianta QKOq má podpěru otočenou o 90°, a je tak upevněna svisle na základní desce.
Montáž
V závislosti na příslušných požadavcích doporučujeme následující způsoby montáže:
| a) | Upevnění na beton pomocí čtyř kotev pro těžké zatížení M12. |

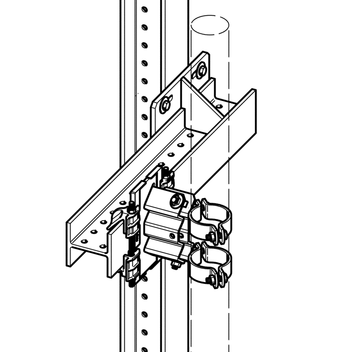

| b) | Upevnění na ocelové nosníky (šířka příruby 80 -120 mm) pomocí montážní sady 5P M12 S. |

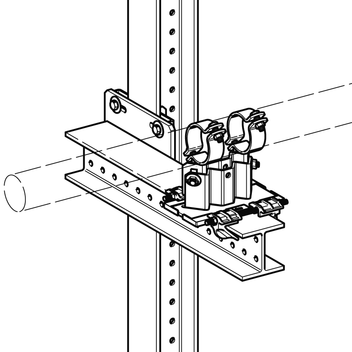

| c) | Tvarové upevnění na TKO 100 nebo 120 pomocí tvarových příložek FV 100/120. |

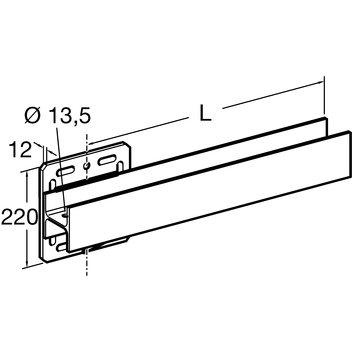

Technické údaje
| Provedení: | Základová deska a opěrný plech svařený s IPBI 100 |
| Materiál: | Ocel, HCP |
Certifikáty
Označení CE (prohlášení o vlastnostech na adrese www.sikla.de)
