Nosný systém 100

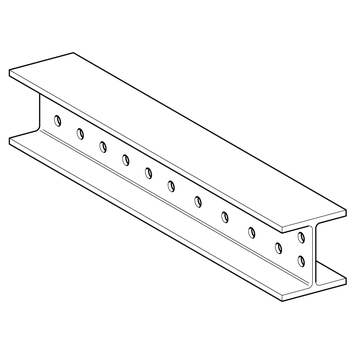

Podpůrný profil TP 100
Použití
Multifunkční podpůrný profil pro vytváření tras, složitých dílčích konstrukcí a 3D jednotek pro širokou škálu aplikací.
Podpěrný profil je vhodný pro širokou škálu aplikací s náročnými zatěžovacími situacemi, jako jsou velká rozpětí nebo vysoce zatížené rámové konstrukce.
Technické údaje

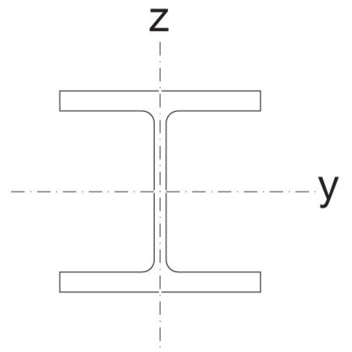

| Typ | Moment odporu [cm3 ] | Moment setrvačnosti [cm4 ] | Poloměr setrvačnosti [cm] | Kroutící moment lt [cm4 ] | Průřez A [cm2 ] |
|---|---|---|---|---|---|
| TP 100 | Wy: 71,00 Wz: 26,70 | ly: 341,00 lz: 133,00 | iy: 4,14 iz: 2,59 | 5,15 | 19,0 |
Veškeré hodnoty zohledňují perforaci.

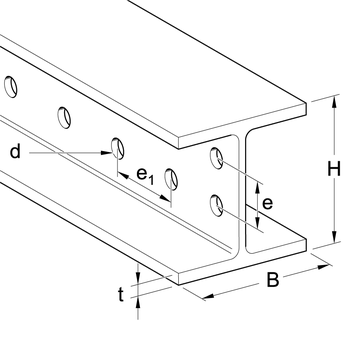

| Typ | H [mm] | B [mm] | t [mm] | d [mm] | e [mm] | e1 [mm] |
|---|---|---|---|---|---|---|
| TP 100 | 96 | 100 | 8 | 13,5 | 50 | 32 |
| Materiál: | Ocel, HCP |
