Nosný systém 100

Spojka tvarovaná FV 100/120

Použití

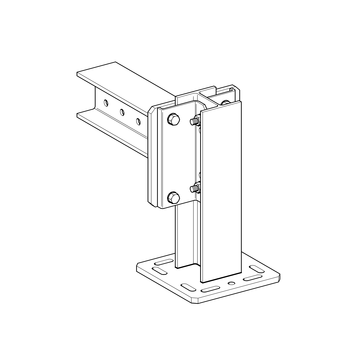

Určeno pro bezpečné, tvarové připojení nosníku nebo čelního držáku STA na další nosník TKO (justace v rastru 25, popř. 50 mm).

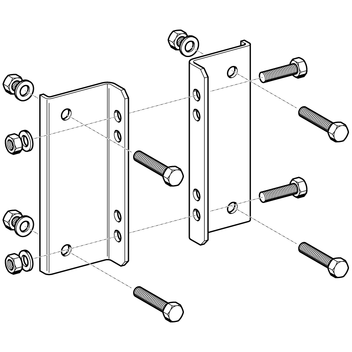

Objem dodávky

Dvě tvarové součásti
Příslušenství:
2 šestihranné šrouby M12 x 35
4 šestihranné šrouby M12 x 45
6 šestihranných matic M12
6 Podložek

Montáž

Tvarové příložky namontujte pomocí dvou šestihranných šroubů M12 x 35 na stojinu nosníku TKO. Poté pomocí čtyř šestihranných šroubů M12 x 45 upevněte základní desku připojovaného nosníku TKO nebo čelního drážku STA.

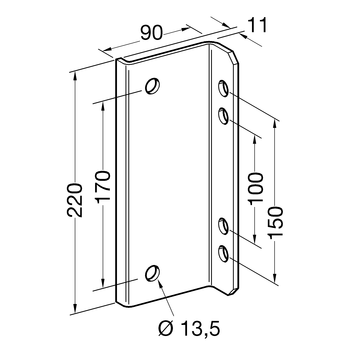

Technické údaje

Materiál:
Tvarová příložka:
Ocel, HCP
Šrouby:
Ocel, pevnostní třída 8.8, HCP
Matice:
Ocel, pevnostní třída 8.8, HCP
Podložky
Ocel, HCP
TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
FV 100/1202,51 187616
