Objímky a příslušenství

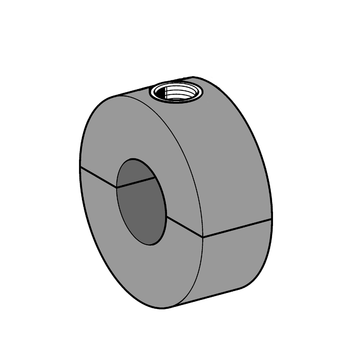

Objímka chladová RB

Použití

Izolovaná objímka z tvrdé PUR pěny pro systémy chladící a studené vody.

Objem dodávky

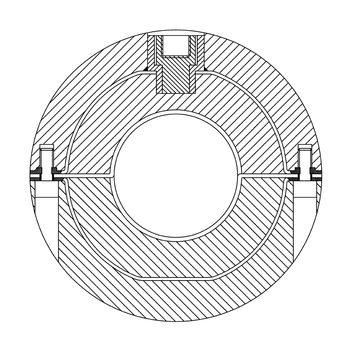

Dvoudílná polyuretanová integrální pěna s vnitřními ocelovými spojovacími držáky.

Montáž

Zašroubujte horní část a umístěte potrubí. Dolní část s usazenou gumovou vrstvou (PUR na gumě, guma na PUR) pevně přišroubujte k horní části.
Výhoda: není nutné těsnění s těsnicí pastou!

Technické údaje

Izolační pouzdro:
PUR pěna (250 kg/m3 , B2)
Pevnost v tlaku:
se statickým zatížením: 4,3 N/mm2 při 23° C
Difúzní odpor:
µ = 1200
λ = 0,045 W/mK bei 0° C
Teplotní odolnost:
od - 50° do + 105° C
Tlumení:
až do 16 dB(A)

Typ
Max. zatížení
[kN]
15/30 0,27
17/30 0,27
18/30 0,28
21/30 0,33
22/30 0,34
27/30 0,42
28/30 0,44
33/30 0,53
35/30 0,55
42/30 0,66
48/30 0,75
54/30 0,87
57/30 0,89
60/30 1,20
76/30 1,48
89/30 1,73
114/40 2,67
133/40 3,11
139/40 3,27
159/40 3,72
168/40 4,40
204/60 5,20
219/60 5,26

* = Doba dodání na vyžádání

TypTrubka
Da [mm]
Tloušťka izolace [mm]Šířka objímek [mm]ZávěsHmotnost
[kg]
Bal.
[kus]
Č. výrobku
15/30 *1536401/2"/M10/M80,1910 117484
17/30 *1735401/2"/M10/M80,1910 193310
18/30 *1835401/2"/M10/M80,1910 193327
21/302133401/2"/M10/M80,1910 168528
22/302233401/2"/M10/M80,1910 193334
27/302731401/2"/M10/M80,1910 168537
28/302830401/2"/M10/M80,1910 193341
33/303332401/2"/M10/M80,2010 168546
35/303531401/2"/M10/M80,2110 193358
42/304231401/2"/M10/M80,2210 168555
48/304830401/2"/M10/M80,2210 168564
54/305432401/2"/M10/M80,2410 193365
57/30 *5730401/2"/M10/M80,2510 193372
60/306030501/2"/M10/M80,2710 168582
76/307630501/2"/M10/M80,4110 168607
89/308931501/2"/M10/M80,465 168616
114/4011441601/2"/M10/M81,035 193419
133/4013343601/2"/M10/M81,155 193426
139/4013940601/2"/M10/M81,155 193433
159/4015940601/2"/M121,284 193440
168/4016840601/2"/M121,324 193457
204/60204681003/4"/M163,301 193464
219/60219611003/4"/M163,231 193471
