Objímka Stabil I-1/2" HCP
Použití
Těžká objímka pro industriální stavby.
Objem dodávky

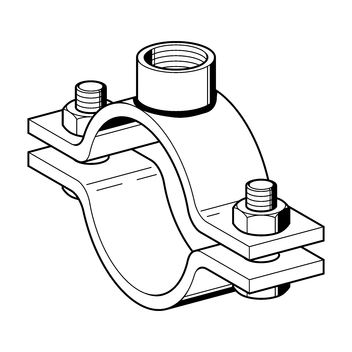

Dvoudílná objímka se šrouby a maticemi a navařenou připojovací maticí 1/2"
Montáž
Vhodné pro jednobodové upevnění přímo pomocí závitové trubky 1/2" nebo připojení pomocí vhodného adaptéru k závitové trubce až 1".
Technické údaje
| Materiál: | ocel, HCP |
| Šrouby: | třída pevnosti 8.8 |
| Matice: | třída pevnosti 8 |

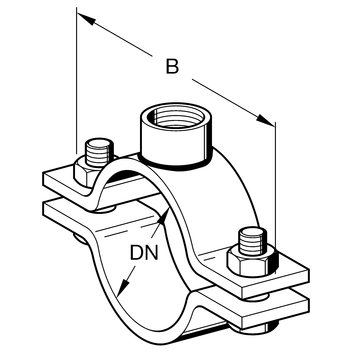

| Typ | Materiál b x s [mm] | Šrouby | B [mm] | Max. přípustné zatížení (tah) [kN] |
|---|---|---|---|---|
| 22 | 30 x 5 | M10 x 35 | 86 | 4,7 |
| 27 | 30 x 5 | M10 x 35 | 93 | 4,7 |
| 34 | 30 x 5 | M10 x 35 | 102 | 4,7 |
| 44 | 30 x 5 | M10 x 35 | 114 | 4,7 |
| 49 | 30 x 5 | M10 x 35 | 119 | 4,7 |
| 61 | 40 x 5 | M12 x 40 | 136 | 8 |
| 77 | 40 x 5 | M12 x 40 | 152 | 8 |
| 89 | 40 x 5 | M12 x 40 | 165 | 8 |
| 115 | 50 x 5 | M12 x 40 | 192 | 11 |
