Patní deska GPL F Stabil HCP

Použití

Držák pro připevnění potrubních objímek a TZB instalací pomocí závitových trubek k nosníku F80 a F 100 popř. systému nosníků.

Montáž

Připojení k nosníku F80 a F100 tvarovým spojením čtyřmi samořeznými šrouby FLS F. Připojení k lištovému systému závitovým kamenem CC 41 a šrouby se šestihrannou hlavou. Patní deska je díky oběma otvorům vhodná i k upevnění na beton.

Technické údaje

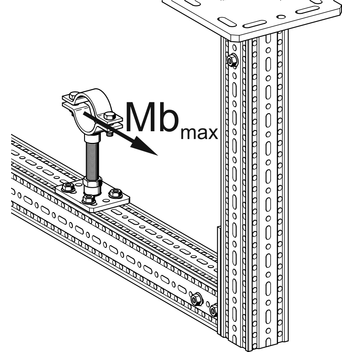

Určující pro přípustný ohybový moment Mb_max je použitá závitová trubka. Je třeba respektovat i další vlivy vyplývající z upevnění (kotva).

Typ
Tah
[kN]
Boční síla
[kN]
dov. ohybový moment
[Nm]
GPL F 80 ST-1/2" 18,0 13,0 53
GPL F 100 ST-1/2" 18,0 13,0 53
GPL F 100 ST-1" 18,0 13,0 277

Materiál:
Ocel, HCP
TypRozměry
L x B x s
[mm]
Podélný otvor
d x a
[mm]
ø
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
GPL F 80 ST-1/2"110 x 80 x 811 x 20110,5025 112719
GPL F 100 ST-1/2"110 x 100 x 811 x 20110,8025 117266
GPL F 100 ST-1"110 x 100 x 811 x 20110,8025 117268
