siFramo 100

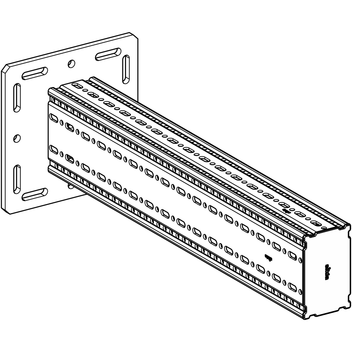

Konzola nosná TKO F 100/160
Použití
Prefabrikovaný prvek určený k montáži na stěnu, podlahu, strop a na nosné systémy 100, 120 nebo k sestavení traverz pomocí příslušného spojovacího prvku – vždy jako jednoramenné uchycení.
Montáž
V závislosti na příslušných požadavcích doporučujeme následující způsoby montáže:
| a) | Upevnění na stavební konstrukci pomocí čtyř kotev pro těžké zatížení M12. |

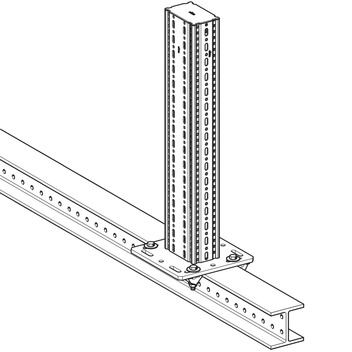

| b) | Silové upevnění na ocelové nosníky (šířka příruby 80 -120 mm) pomocí montážní sady 5P M12 S. |
Technické údaje

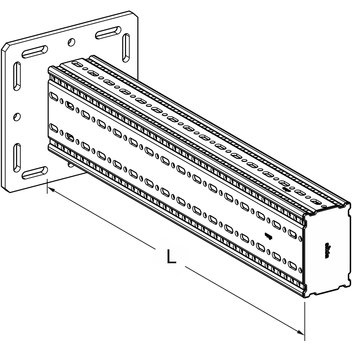

| Typ | L [mm] | Rozměry základové desky [mm] | Otvory v základové desce |
|---|---|---|---|
| TKO F 100/160-800 | 800 | 280 x 280 x 12 | M12 |
| TKO F 100/160-1200 | 1200 | 280 x 280 x 12 | M12 |
| Provedení: | základová deska svařená s nosným profilem F 100/160 |
| Materiál: | ocel, HCP |
Certifikáty
Označení CE (prohlášení o vlastnostech na adrese www.sikla.de)
