siFramo 100
T-konzola AK F 160-100-E



Použití

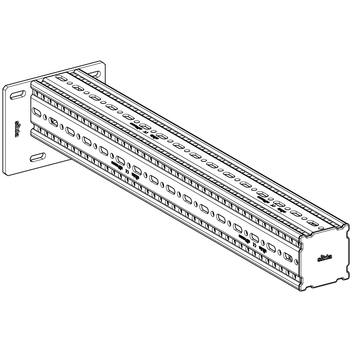

Prefabrikovaný prvek pro jednoramenné konzolové uchycení na nosný profil TP F 100/160 (strana příruby 160) i na nosné konzole TKO F 100/160, nebo pro konstrukci příčníků s příslušným připojovacím dílem. AK F 160-100-E umožňuje konstrukci stropního sloupku a příčného nosníku bez přesahu základové desky v podélném směru.
Montáž

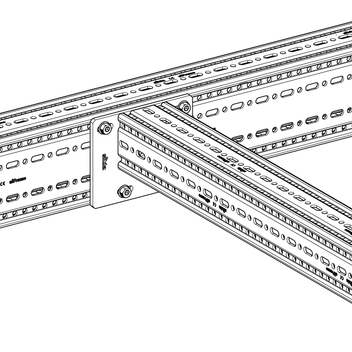

Pro vytvoření tvarového spoje s nosným profilem TP F 100/160 (strana příruby
160) použijte 4 ks samořezných šroubů FLS F. Kotvení do stěny a stropu pomocí 4 ks vysokozátěžových kotev M10.
Technické údaje

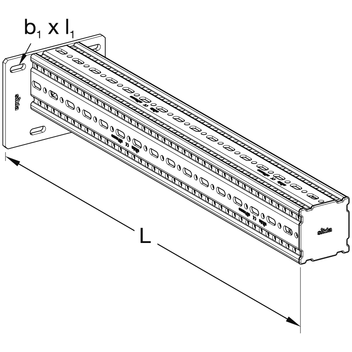

Typ | Rozměry základové desky [mm] | L [mm] | b1 x l1 [mm] |
---|---|---|---|
AK F 160-100-E-800 | 160 x 200 | 800 | 11 x 20 |
AK F 160-100-E-1200 | 160 x 200 | 1200 | 11 x 20 |
Provedení: | základová deska svařená s nosným profilem F 100 |
Materiál: | ocel, HCP |
Certifikáty
Označení CE (prohlášení o vlastnostech na adrese www.sikla.de)
ETA-24/0471
