siFramo 80

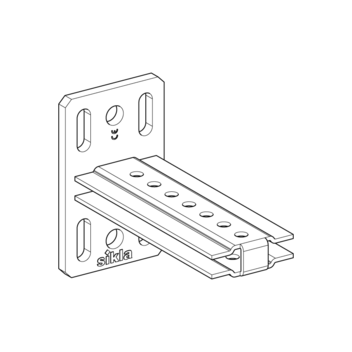

Adaptér čelní STA F 80/30
![](/sixcms/media.php/443/thumbnails/STA_F_80_30_10344.jpg.68541.png)
![](/sixcms/media.php/443/thumbnails/STA_F_80_30_10344_M.jpg.68549.png)
![](/sixcms/media.php/443/thumbnails/STA_F_80_30_10344_ANW01.jpg.68557.png)
![](/sixcms/media.php/443/thumbnails/STA_F_80_30_10344_ANW02.tif.66129.png)
Použití

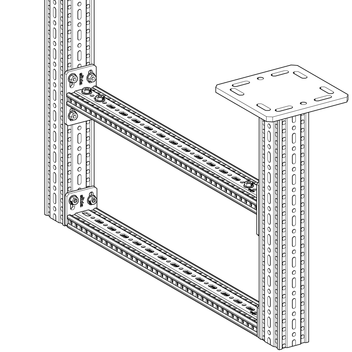

Systémové připojení nosníku F 80/30 k nosníku F 80 pomocí 4 ks samořezných šroubů FLS F. Ve spojení s T-konzolou AK F 80/30 umožňuje sestavení traverz a jiných konstrukcí.
Montáž

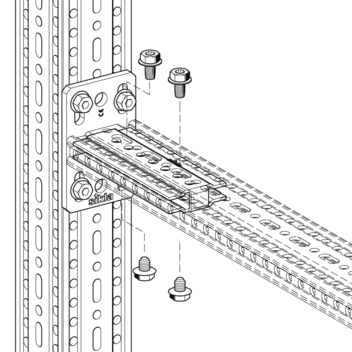

Čelní adaptér STA F 80/30 připevněte k nosníku F 80 nebo F 80/30 pomocí 4 ks samořezných šroubů FLS F. Kotvení do stěny a stropu pomocí vysokozátěžových kotev M12.
Technické údaje

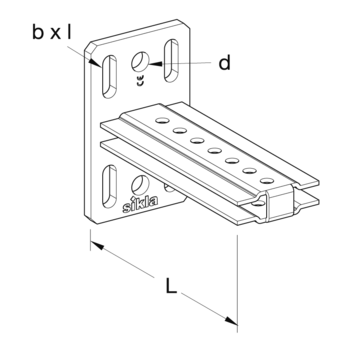

Typ | Rozměry základové desky [mm] | L [mm] | d [mm] | b1 x l1 [mm] |
---|---|---|---|---|
STA F 80/30 | 130 x 80 x 8 | 169 | 14 | 11 x 20 |
Materiál: | ocel, HCP |
Certifikáty
Označení CE (prohlášení o vlastnostech na adrese www.sikla.de)
