siFramo 80

Montážní sada MS 5P

Použití

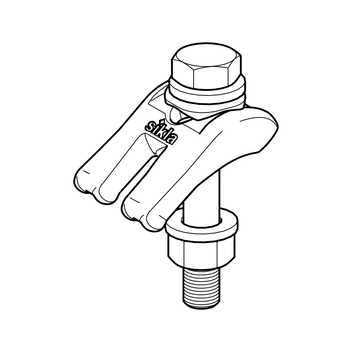

Montážní sada MS 5P slouží k připevnění nosné konzoly TKO, šikmé konzoly SKO, WBD držáku nebo kloubu GE k nosníkové přírubě.

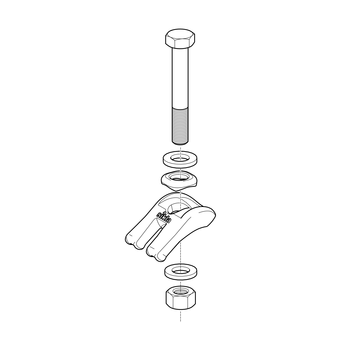

Objem dodávky

Typ
Upínací příložka
[množství]
Dosedací deska
[množství]
HR-souprava *
[množství]
M12 S 4 x M12 4 x M12 4 x M12 x 80
M16 S 4 x M16 4 x M16 4 x M16 x 100
M12 S2 2 x M12 2 x M12 2 x M12 x 80

* HR-souprava se podle EN 14399-3 skládá z:
šroubu M12, popř. M16 s šestihrannou hlavou, 2 podložek, 1 šestihranné matice

Montáž

1.
Upínací příložku umístěte špičkou na ocelový nosník.
2.
Nasaďte dosedací desku a HR-soupravu a náležitě utáhněte.
Dosedací deska zajišťuje kolmou pozici šroubu a zamezuje jeho klouzání nebo namáhání v ohybu. V kombinaci s HR-soupravou je tak zajištěna trvalá upínací síla.

Technické údaje

Typ
Rozsah upnutí
[mm]
Utahovací moment MA
[Nm] /
Weiterdrehwinkel
Přípustná síla Fy
na jednu upínací příložku
[kN]
Únosnost ve smyku Fz
na jednu sadu = 4 upínací příložky
[kN]
M12 S 1 - 30 60 / 90° 26,3 12,0 *
M16 S 4 - 40 140 / 90° 32,0 13,6 *

* Údaje se vztahují k nejnepříznivějšímu případu, pro tloušťku příruby 30 mm (M12), popř. 40 mm (M16), a součinitel adhezního tření µHaft = 0,20
Případná působící tažná síla Fy nebyla brána v úvahu.

Materiál:
Ocel, HCP
TypHmotnost
[kg]
Bal.
[Sada]
Č. výrobku
M12 S1,210 115843
M16 S2,210 115844
M12 S20,610 115845
