Patní držák SHB F 80
Použití

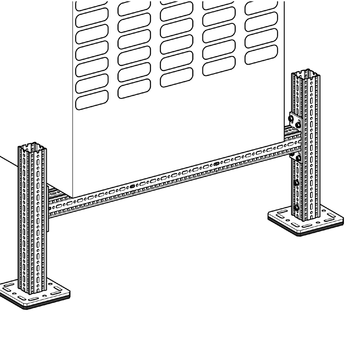

Kompletní řešení včetně tlumící podložky pro ploché, resp. membránové střechy a rovněž pro osazování zařízení v prostorách s nanesenou podkladní vrstvou ve sklepích. V kombinaci s prvky montážního systému Sikla lze realizovat libovolná konstrukční řešení. Vodopropustná ochranná pryžová podložka zaručuje stabilitu konstrukce a rovnoměrné rozložení působících sil. Hodí se zejména k upínání veškerých typů zařízení, agregátů, potrubí, VZT kanálů nebo komunikačních vedení.
Montáž

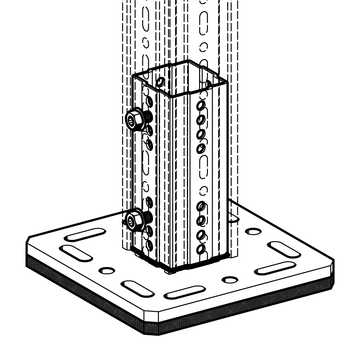

Napojení pomocí čtyř samořezných šroubů FLS F na nosný profil F 80.
Technické údaje
| Stat. E-Modul: | V souladu s DIN 53513 | 0,8 - 0,9 N/mm2 |
| Dynam. E-Modul: | V souladu s DIN 53513 | 0,6 - 2,2 N/mm2 |
| Trvalá tlaková deformace: | DIN 53572 | ca. 4,0 % měřeno 30 min. po odlehčení při 50% deformaci / 23°C po 72 hodinách |
| Pevnost v tahu: | DIN 53571 | 0,40 N/mm2 minimální hodnota |
| Prodloužení při přetržení: | DIN 53571 | 70 % minimální hodnota |
| Další pevnost v tahu: | DIN 53515 | 3,4 N/mm2 minimální hodnota |
| Chování při hoření: | DIN 4102 | B2 |
Statické tření související se systémem musí být stanoveno na místě. V závislosti na použité střešní fólii se doporučuje použít další separační vrstvu. Přenos zatížení do konstrukce musí zkontrolovat zákazník.
Další údaje des SHB F 80-220 viz. držák WBD F 80.
| Materiál: | Ocel, HCP, pryžový kontaktní materiál |
