Axiální zarážka AS F


Použití
Modifikace ložisek Simotec volného uložení na jednostranný axiální zarážku na profilech siFramo. Ložisko se může nadále volně pohybovat v ose trubky a je specificky omezeno pouze v této ose. Tím je zajištěna definovaná dráha posuvu.
Objem dodávky

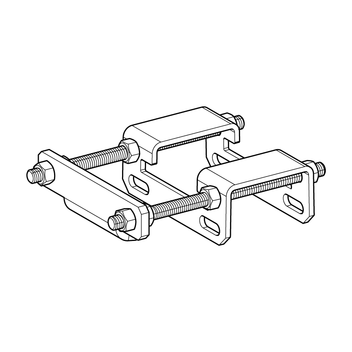

Axiální zarážka AS F se skládá z:
1 držáku pevného bodu
1 axiální zarážky
2 šroubů M12
8 šestihranných matic M12 - 8
Montáž

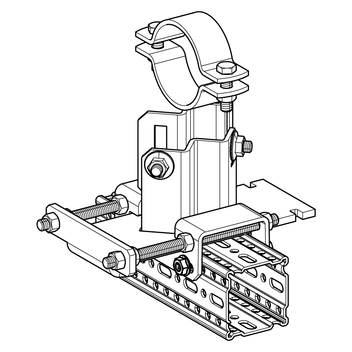

Kluzná deska volného uložení je demontována. Připojení axiální zarážky k nosné konzoli F 80 nebo F 100 je pomocí 4 samořezných šroubů FLS F. Požadovanou dráhu posuvu lze flexibilně nastavit pomocí matic až do maximálního vysunutí 125 mm. To odpovídá polovině posuvné desky vůči okraji profilu. Síly v axiálním směru lze dosáhnout pouze při správném použití protiskluzových zařízení (např. klínů). Ta musí být zajištěna při návrhu potrubí a je za ně zodpovědný výrobce potrubí.
Technické údaje
Zatížení podpěr odpovídá hodnotám úhlu pevného bodu XW F (viz dokumentace v katalogu), avšak v axiálním směru maximálně 12 kN na axiální zarážku.
Materiál: | ocel, HCP |
