Pevný bod XR - H 20 (DN 65 - 300)



Použití
Pevný bod pro upevnění trubek z oceli nebo nerezové oceli jmenovitých rozměrů DN 65 až DN 300 na ocelových nosnících s šířkou příruby 80 - 300 mm a maximální tloušťkou příruby 20 mm.
Objem dodávky
Předmontovaný pevný bod s kontaktní ochranou proti korozi po celém povrchu, tvořenou pevně nataženou ECT hadicí a kluznými základnami. Třmen z kruhové oceli s přivařenými půldestičkami a 2 šestihrannými maticemi k zajištění polohy.
Příslušenství pro 1 pevný bod:
4 upínací háky
1 kluzná základna
2 závitová tyč M10
8 matice M10

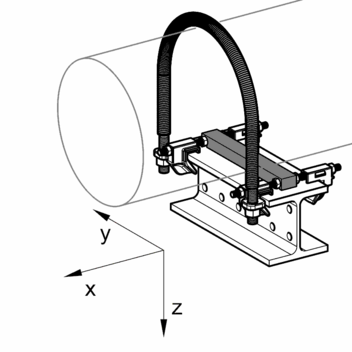

Montáž
Předmontované upínací háky sevřete proti přírubám nosníku a dotáhněte matice (10 Nm). Je-li šířka nosníku < 100 mm, odstraňte obě matice u střední kluzné základny. Třmen z kruhové oceli zasuňte do UB-upevňovacího plechu a tento plech upevněte přiloženými maticemi (50 Nm). Trubka pevně sedí na PA-základnách.

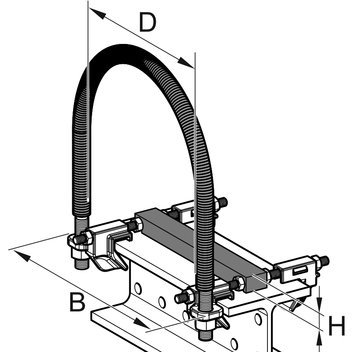

Technické údaje
DN | D [mm] | H [mm] | B [mm] |
---|---|---|---|
65 | 76 | 20 | 124 |
80 | 89 | 20 | 136 |
100 | 114 | 20 | 162 |
125 | 140 | 20 | 190 |
150 | 170 | 20 | 218 |
175 | 194 | 20 | 244 |
200 | 219 | 20 | 270 |
225 | 245 | 20 | 300 |
250 | 273 | 20 | 328 |
300 | 324 | 20 | 378 |
Typ | Pro šířku příruby |
---|---|
80/120 | 80 - 120 |
140/160 | 121 - 160 |
180/220 | 161 - 220 |
240/260 | 221 - 260 |
280/300 | 261 - 300 |
Materiál: | |
Třmen | Ocel, HCP |
ECT-hadice: | polyamid 6.0, bez obsahu halogenů |
plechové díly: | Ocel, HCP |
závit. tyč, matice: | Ocel, HCP |
PA-kluzné základny: | polyamid 6.0, 30 % se sklovláknitou výztuží, černý |
rozsah teplot: | -20 až +130° C (na PA-zákl. a ECT-hadici) |
* ze skladu
