Uložení pro vysoké teploty LC - HT HV
Použití

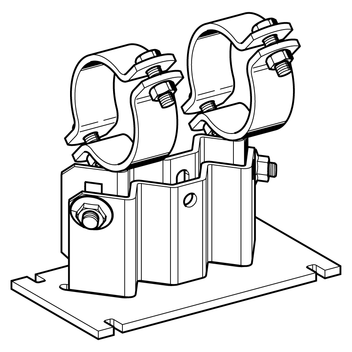

Výškově nastavitelné volné uložení určené ke kluznému uchycení potrubí na vhodném povrchu, výškové nastavení v rastru 2,5 mm.
Při použití na ocelovém nosníku se doporučuje minimální šířka příruby nosníku 80mm.
Toto uložení je určeno pro použití v teplotním rozsahu 300°C – 500°C. Pro stanovení zatížení při skutečných provozních teplotách se použijí korekční součinitele dle materiálu uložení a teploty média. Pro nosnou konstrukci je třeba vzít v úvahu očekávané teploty podle DIN EN 13480-3, tabulka 13.11.2-2.
Objem dodávky

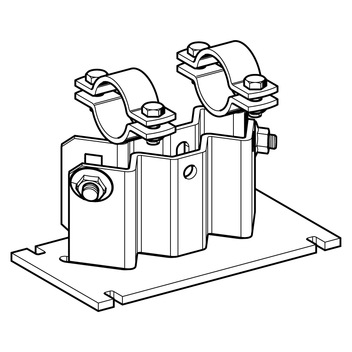

Horní a dolní části jsou k sobě navzájem sešroubovány s možností výškového nastavení. Aby se minimalizovala šířka uložení, jsou použité objímky od rozměru DN100 pootočeny o 45° (viz obrázek).
Technické údaje
| Typ | Výška H Stav při dodání [mm] | Výška H Nastavitelný rozsah [mm] |
|---|---|---|
| LC - HV 150 | 150 | 116 ... 168,5 |
| LC - HV 200 | 200 | 171 ... 223,5 |
| Reibungskoeffizient µHaft Rohrlagerfuß (ohne Gleitplatte) / siFramo und Simotec: | 0,30 |
Utahovací momenty šroubového spoje:
| Spojovací šrouby | Utahovací moment [Nm] | Výškové nastavení | Utahovací moment [Nm] |
|---|---|---|---|
| DN 15 - 40 | 40 | Šroub v konstrukci | 80 |
| DN 50 - 200 | 50 | Šroub v konstrukci | 80 |

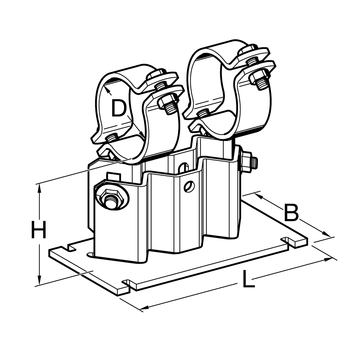

| Rozměry: | |
| Základová deska: | L = 250 mm x B = 100 mm |
| Materiál: | |
| Plechové součásti: | EN 10028-2 - 16Mo3, žáruvzdorná prášková barva, černá |
| Šrouby, matice pro nastavení výšky: | A4-80 |
| Šrouby, matice svorek: | A4-70 |
| Teplota médií: | 300°C až 500°C |
| Zkouška solnou mlhou: | Životnost > 500 hodin |
Certifikáty
Pipe Shoe - external monitoring PDF | 626.1 KB
Termín dodání na vyžádání - zboží se vyrábí na zakázku.
