Uložení potrubí

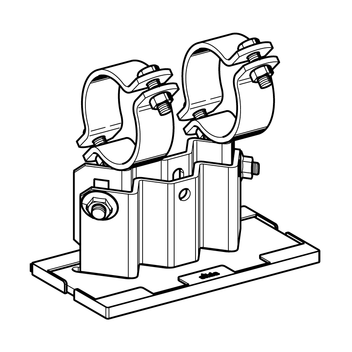

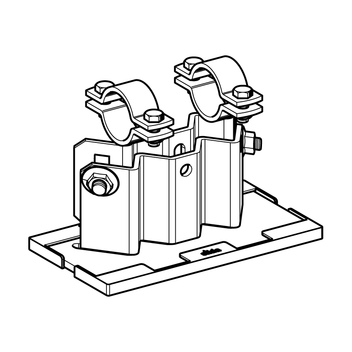

Volné uložení LC - HV HCP
Použití
Výškově nastavitelné volné uložení určené ke kluznému uchycení potrubí na vhodném povrchu, výškové nastavení v rastru 2,5 mm.
U uložení na ocelovém nosníku se doporučuje minimální šířka příruby 80 mm.
Objem dodávky
Horní a spodní díl jsou navzájem sešroubovány, možnost výškového nastavení. Kluzná deska je již namontována na spodním díle
Technické údaje

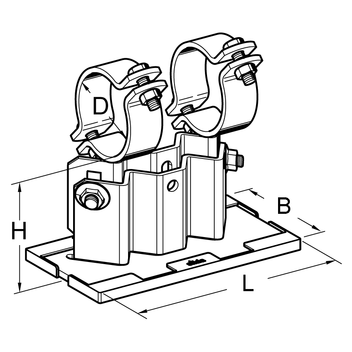

| Typ | Výška H Stav při dodání [mm] | Výška H Nastavitelný rozsah [mm] |
|---|---|---|
| LC - HV 90 | 90 | 88,5 ... 113,5 |
| LC - HV 150 | 150 | 116 ... 168,5 |
| LC - HV 200 | 200 | 171 ... 223,5 |
Utahovací momenty šroubového spoje:
| Spojovací šrouby | Utahovací moment [Nm] | Výškové nastavení | Utahovací moment [Nm] |
|---|---|---|---|
| DN 15 - 40 | 40 | Šroub v konstrukci | 80 |
| DN 50 - 200 | 50 | Šroub v konstrukci | 80 |
| DN 250 - 300 | 60 | Šroub v konstrukci | 80 |
| Rozměry: | |
| Kovová deska: | L = 250 mm x B = 100 mm |
| včetně posuvné desky: | L = 256 mm x B = 105 mm |
| Materiál: | |
| Plechové součásti: | Ocel, HCP |
| Šrouby, matice: | Ocel, HCP |
| Deska kluzná: | Polyamid 6.0, vyztuženo skelnými vlákny, černá |
| Teplotní rozsah posuvné desky: | -20°C až +130°C |
| Teplota média tf : | -20°C až +300°C (když tf > 270°C, odstraňte posuvnou desku) |
Certifikáty
Pipe Shoe - external monitoring PDF | 606.8 KB Overview all Pipe Shoes LC - HV HCP PDF | 201.4 KB
Další rozsahy upínání naleznete v "Přehled všech typů Pdf".
Poznámka: HV 200 a ložiska mimo rozsah DN - minimální množství a dodací lhůta na vyžádání.
