High Corrosion Protection (HCP)
Držák WBD C HCP
Použití
Mnohostranné použití při instalaci a upevnění montážních lišt 41/41. Ideální k výrobě konzolí na stěnu, podlahy, strop a zejména k upevnění přímo na ocelové kontstrukce. V kombinaci s patní deskou AP je možné provést upevnění na přírubu a šíře > 120 mm.
Objem dodávky
Patní deska s navařeným U-profilem.
Příslušenství (předmontováno):

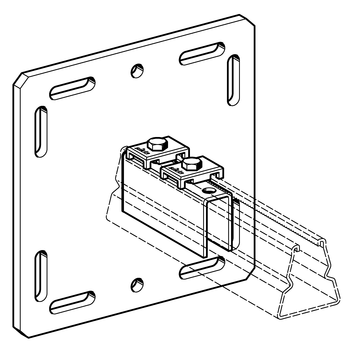

| - | 2 destičky přídržné a 2 šestihranné šrouby, 2 navařené šestihranné matice (WBD C pro lišty jednoduché) |

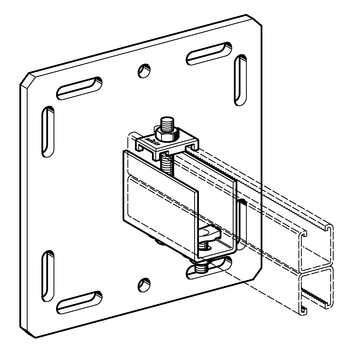

| - | 1 destička přídržná, 1 HZ-šroub, matice, šroub, podložka (WBD C pro lišty dvojité) |
Montáž
V závislosti na příslušných požadavcích doporučujeme následující způsoby montáže:
| a) | Silové upevnění na ocelové nosníky pomocí montážní sady MS 5P M12 S. |
| b) | Upevnění na stavební konstrukci pomocí min. dvou kotev pro těžké zatížení M12. Zohlednit při tom osvědčení kotev. Při upevnění na strop je zapotřebí provlést šroub mezi držákem WBD a montážní lištou. |
Technické údaje
| Typ | Pro montážní lišty Sikla | Rozměr patní desky [mm] | Pro šířku příruby [mm] | Otvory pro |
|---|---|---|---|---|
| 41/41-45 C0 | 41/41 41/45 | 220 x 220 x 12 | 80 - 120 | M12 |
| 41-75/75 C0 | 41-75/75 | 220 x 220 x 12 | 80 - 120 | M12 |
| 41/41-45 D C0 | 41/41 D 41/45 D | 220 x 220 x 12 | 80 - 120 | M12 |
| Materiál: | |
| Držák WBD: | Ocel, ponorné zinkování |
| Destička přídržná: | Litina, ponorné zinkování |
| Součástky: | Ocel, ponorné zinkování |
