Inovativní
konstrukční systém
High Corrosion Protection (HCP)

Kámen závitový NT CC 41 HCP

Použití

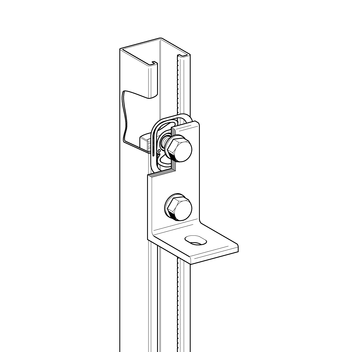

Zejména při montáži ve svislých lišt nebo na obtížně dosažitelných místech nahrazuje tento produkt tzv. 3. ruku a nabízí následující výhody:

  • Nezávisle na výšku lišt lze použít u montážních lišt typu 41.
  • Při posouvání v drážkách se nezadrhává o šrouby.
  • Po dotažení se neobjevují žádné mezery (plochy dosednou).

Objem dodávky

Kámen závitový a pružná podložka jsou pevně spojeny.

Montáž

Po nasazení v drážkách se deska závitová CC otočí lehkým stiskem do prava až do úplného zapadnutí. Demontáž opačným stisknutím. Při montáži a demontáži není zapotřebí dalšího nářadí a lze ho opakovaně použít. Navazující stavební prvek pevně utáhnout - hotovo!

Technické údaje

M6
M8
M10
M12
Utahovací moment 8.8 1) [Nm] 10 25 40 80

1)
Při použití nižší pevnostní třídy se hodnota musí příslušně redukovat.

Tloušťka materiálu
montážní lišty
[mm]
M6
FZ ≤
[kN]
M8
FZ ≤
[kN]
M10
FZ ≤
[kN]
M12
FZ ≤
[kN]

M6
FQ ≤
[kN]
M8
FQ ≤
[kN]
M10
FQ ≤
[kN]
M12
FQ ≤
[kN]
1,5 3,0 3,0 3,0 7,5   0,7 1,8 2,9 7,5
2,0 3,2 5,8 5,8 10   0,9 2,1 3,4 9
2,5 3,2 5,8 5,8 11   1,0 2,6 4,1 9
3,0 3,2 5,8 5,8 13   1,1 2,8 4,4 9

Upozornění: Je třeba zohlednit přípustnou bodovou nosnost montážních lišt.

Materiál:
Kámen závitový CC:
Ocel, třída pevnosti 5.6, HCP
Pružná podložka:
Ocelový plech na pružiny, korozivzdorný
TypVáha
[kg]
Bal.
[Kus]
Č. výrobku
CC 41-M60,0350 198698
CC 41-M80,0350 198650
CC 41-M100,0350 186284
CC 41-M120,0650 110015
