High Corrosion Protection (HCP)

Svěrka upevňovací TCS 41 HCP

Použití

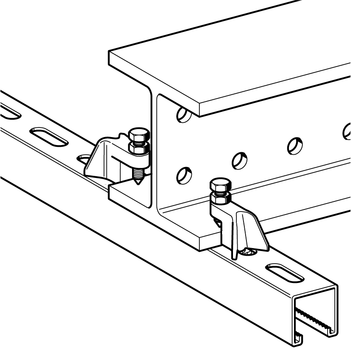

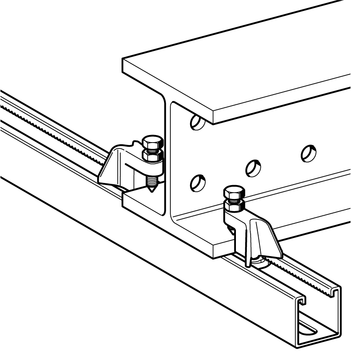

Upevňovacími svěrkami TCS 41 lze montážní lišty s otvory vzoru 3 a 4 upevňovat přímo na ocelové nosníky, aniž by tímto upevněním došlo k omezení využití otvorů v liště. Při orientování otvorů v liště od nosníku (viz obr. 3) se svěrka upevní do drážky montážní lišty 41.

Objem dodávky

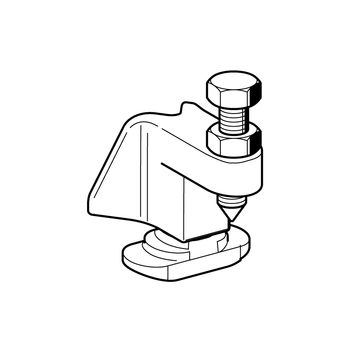

Kompletně předmontovaný odlitek tělesa s upínacím šroubem a pojistnou maticí.

Montáž

Patka upevňovací svěrky se nasadí do drážky v liště nebo do otvoru, otočí se o 90° a posune vůči nosníku. Upínací šroub svěrky se nejprve utáhne rukou a pak se dále utáhne ještě o 1 ½ otáčky. Hrot upínacího šroubu při tom vnikne do relativně měkkého materiálu nosníku a s vystředěným přenosem síly zajistí vysokou bezpečnost. Pro zajištění se nakonec utáhne pojistná matice.
Každá lišta se (staticky určitě) musí upevnit dvakrát.

Technické údaje

Jmenovitá zátěž:
4,0 kN
Materiál:
základní odlévané těleso a upínací šroub 8.8, povrchová úprava HCP

TypRozsah rozpětí na paralelní přírubě
[mm]
Váha
[kg]
Bal.
[Kus]
Č. výrobku
TCS 41200,1250 110003
