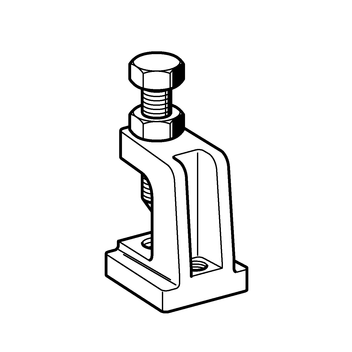

Svěrka upevňovací TCS HCP

Použití
Upevňovací svěrka je masívní připojovací prvek a ve spojení se závitovými kolíky (M8 až M16) je vhodná k montáži potrubí, kanálů a přístrojů na ocelové profily (I -, T -, U -).
- U šikmých nosníků umožňuje kombinace s univerzálním kloubem VA svislé napojování.
- Možnost použití jako jednotlivé upevnění, k montáži traverz a výložníkových konstrukcí.
- Upevňovací svěrky skupiny TCS 1 jsou speciálním profilováním své patky určené rovněž k montáži do drážky montážních lišt systému 41.
Objem dodávky
Litinové těleso s upínacím šroubem a protimaticí (kontramaticí), kompletně předmontováno.
Montáž
Utahovací šroub dotáhnout nejprve rukou a pak dle montážního návodu pevně dotáhnout napevno. Hrot utahovacího šroubu přitom vniká do relativně měkkého nosného materiálu a vystředěným přenosem síly zajišťuje vysokou míru bezpečnosti. Na závěr se provede zajištění dotáhnutím protimatice.
Při použití v oblasti řezné hrany montážní lišty je zapotřebí dodatečně namontovat destičku přídržnou 41.
Upozornění: Je třeba dbát montážního návodu!
Technické údaje
Níže uvedená přípustná zatížení se vztahují na nové svěrky upevňovací, které se nasazují na nepoškozené nosné příruby.
skupina TCS 1: | 5,0 kN |
skupina TCS 2: | 8,5 kN |
Materiál: | litina, HCP |
Certifikáty
Nosná svorka TCS HCP je schválena pro stavbu zařízení v oblasti pevných hasicích systémů VdS a FM.
Pro jiné aplikace: G4820023, G4800039, G4800040, G4800042, G4800043, G4800044, G4800045
