Inovativní
konstrukční systém

Použití

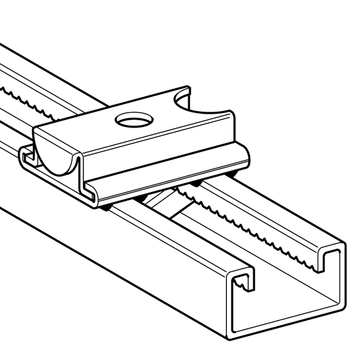

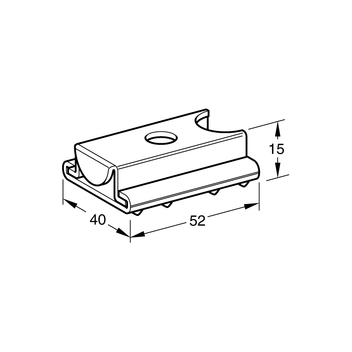

Kluzná sada určená k upevnění malých potrubí s podélnou dilatací. Je prostorově úsporná a proto vhodná také pro malé osové vzdálenosti potrubí, zejména v kombinaci s objímkami Ratio S a LS. Doraz na suportu zabraňuje nežádoucímu průchodu potrubí a současně představuje pohodlnou pomůcku pro montáž u stoupacího potrubí. Díky vodicím žlábkům je při montáži lišt zaručena přesná 90° orientace kluzné sady a nedochází k přetáčení.

Montáž

Na lištový systém 41, ideálně pomocí přírubového šroubu M10 x 25. U dorazových kotev pomocí přírubového šroubu M10 x 15. Rovněž je možné upevnění pomocí šestihranného šroubu M8, popř. M10.

Technické údaje

Pov. zatížení při montáži na strop:
0,6 kN
Pov. zatížení při montáži do podlahy:
1,2 kN
Hebelarm Lmax:
75 mm
Pov. zatížení při montáži na stěny:
20 Nm
Max. dilatační rozpětí:
45 mm
Souč. adhézního tření µ0:
0,15
Souč. kluzného tření µ:
0,13

Materiál:
Ocel, pozinkovaná
TypZávit.-přip.Váha
[kg]
Bal.
[Kus]
Č. výrobku
1GM100,0825 198834
