Inovativní
konstrukční systém

Použití

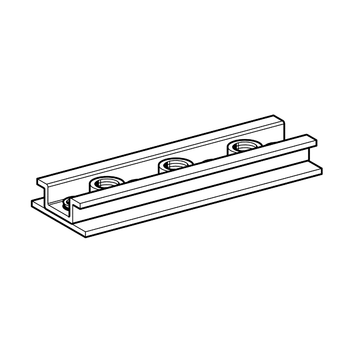

Kluzná sada 41 se používá především ve spojení s montážními lištami Sikla o rozměru 41.
Nabízí možnost jednotlivého nebo dvojitého upevnění. Umístění je třeba naplánovat podle přípustného zatížení.
Délka kluzné dráhy je dána délkou lišty. Pro zajištění funkceschopnosti je nutné použít upínací čelisti.
Alternativním řešením je použít držák lišty SH. Každá kombinace s objímkami Ratio S a Stabil D-3G je proveditelná.

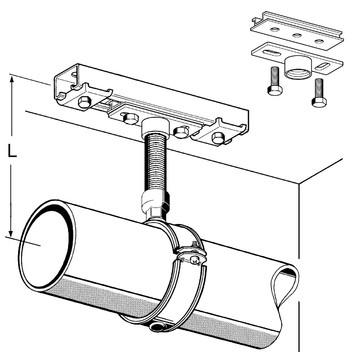

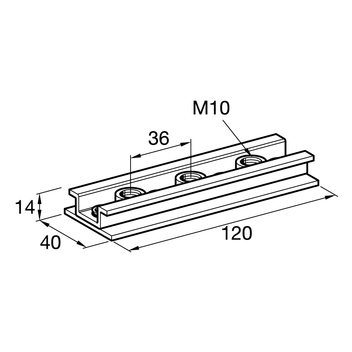

Variabilní připojení objímek je možné mezi M12 a R1“. Pro tyto varianty připojení lze příslušnou základní desku Stabil našroubovat na kluznou sadu přímo pomocí šroubů M10 x 20.
Vhodná pro montáž na podlahu a na stropní konstrukci a také jako vodicí ložisko pro stoupací potrubí.

Technické údaje

Pov. zatížení při montáži na strop:
Jednotlivé upevnění:
6 kN
Dvojité upevnění:
8 kN
Je třeba zohlednit bodovou nosnost montážní lišty.

Pov. zatížení při montáži do podlahy:
Jednotlivé/dvojité upevnění:
4 kN
Jednotlivé upevnění se základní deskou:
8 kN

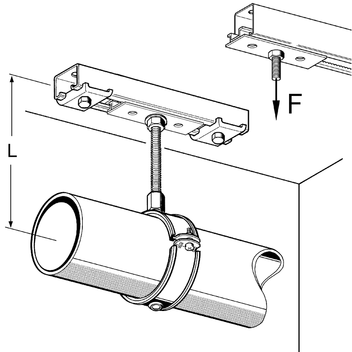

Rameno síly Lmax při jednotlivém upevnění:
150 mm
Souč. adhézního tření µ0:
0,16
Souč. kluzného tření µ:
0,14
Materiál:
Ocel, galvanicky pozinkovaná

Je třeba zohlednit ohybový moment vznikající při třecí síle na závitové tyči nebo závitové trubce!

TypZávit.-přip.Váha
[kg]
Bal.
[Kus]
Č. výrobku
41 - M10M100,1810 190658
