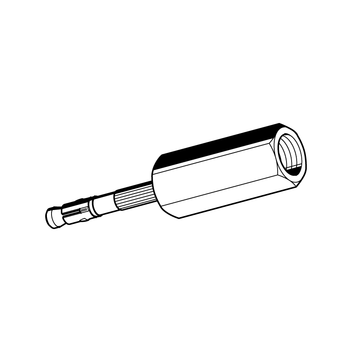

Kotva s adaptérém AN

Použití

Vhodná k rychlému a bezpečnému upevnění konstrukčních dílů na stropy nebo stěny z betonu. Vnitřní stupňovitý závit M8/M10 umožňuje rychle a snadno připojit konstrukční díly (např. potrubí, zavěšené stropní podhledy, kabelové žlaby atd.) přímo na kotvu.
Velmi malá hloubka vrtání 35 mm a průměr vrtáku 6 mm eliminují problematiku rizika zasažení a poškození výztuží. Navíc se tím minimalizuje i potřeba vrtání na usazení kotvy.

Montáž

Narážecí kotvu AN N M8/M10 je možné usadit rychle a jednoduše.

1. Vyvrtat
2. Vyčistit vyvrtaný otvor
3. Zarazit kotvu – hotovo!

Technické údaje

Verankerungs-
tiefe 25 mm
Verankerungs-
tiefe 30 mm
Přípustné zatížení v tažené oblasti [kN]
pro upevnění podle schválení v betonu ≥ C20/25
2,14 2,81
Rozteč scr ≥ [mm]
200 200
Vzdálenost od okrajů ccr ≥ [mm]
100 100
Minimální tloušťka stavebního dílu hmin [mm]
80 80

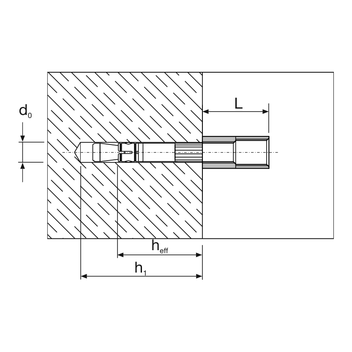

Průměr vrtaného otvoru do [mm]
6 6
Hloubka vrtaného otvoru h1 ≥ [mm]
35 40
Efektivní hloubka ukotvení hef ≥ [mm]
25 30
Délka L [mm]
25 25
Závit
M8/M10 M8/M10

Přípustné zatížení při namáhání požárem 1)
30 min. N(30) [kN]
0,6 0,8
60 min. N(60) [kN]
0,6 0,7
90 min N(90) [kN]
0,6 0,6
120 min. N(120) [kN]
0,5 0,6
R 30 bis R120
Rozteč scr ≥ [mm]
100 100
Vzdálenost od okrajů ccr ≥ [mm]
50 50

1) Mit Gewindestange Festigkeitsklasse ≥ 5.8

Platí hodnoty podle schválení uvedeného v aktuálně platném vydání na adrese: www.sikla.de/service/downloads.

Materiál:
ocel, galvanicky pozinkovaná

Certifikáty

Schválení Sikla ETA-13/0048
Schváleno pro používání jako vícenásobné upevnění nenosných systémů do betonu (min. C12/15 a max. C50/60).
Zkouška protipožární ochrany, odpovídá VdS




TypDélka hmoždinky
[mm]
max. užitná délka
da [mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
AN N M8/M10 6 x 2558M8 = 7 / M10 = 100,03100 112152
AN N M8/M10 6 x 3063M8 = 7 / M10 = 100,03100 117561
