Montážní systém Pressix CC 27

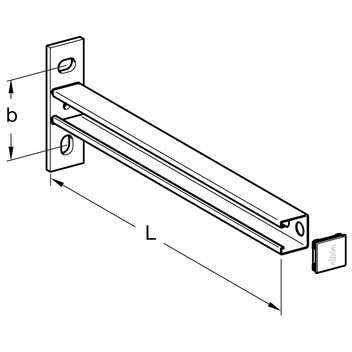

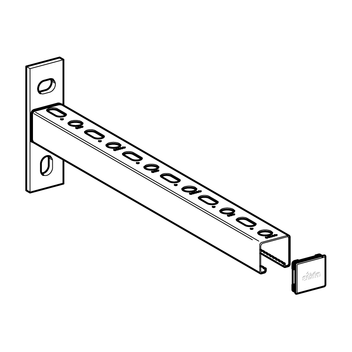

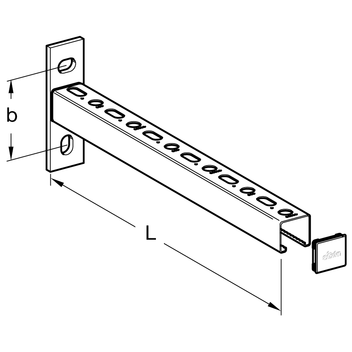

Konzola lištová AK 27 - 1,25
![](/sixcms/media.php/443/thumbnails/1354_auslegerkonsole_27.tif.47001.png)
![](/sixcms/media.php/443/thumbnails/1354_auslegerkonsole_27_m.tif.47000.png)
![](/sixcms/media.php/443/thumbnails/1354_auslegerkonsole_27q_m.tif.47002.png)
![](/sixcms/media.php/443/thumbnails/2754_Auslegerkonsole_quer_Frontansicht_Mt.tif.45459.png)
Použití
Slouží hlavně jako prefabrikovaná konzola pro montáž na stěnu.
Montáž
Při změně délek potrubí doporučujeme použít kluzné prvky. S kluznými prvky je
důležité použití příčné výztuhy k zachycení sil působících v ose trubky. Při délce vyložení ≥ 500 mm se doporučuje vyztužení vzpěrou.
Technické údaje
1 = Typ 27/25
2 = Typ 27/37

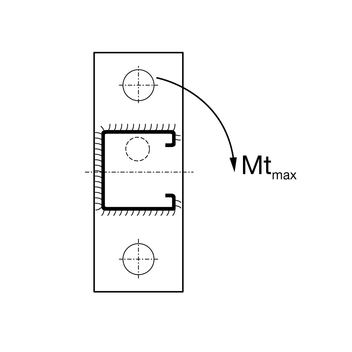

příp. únosnosti kotev σvorh ≤ σpříp. fpříp. ≤ L/150 Max. torzní moment Mtmax vyjma úhel otočení Mtmax = 20 Nm | ![]() |
Materiál: | Ocel, galvanicky pozinkována |
