Inovativní
konstrukční systém
Montážní systém Pressix CC 27

Lišta montážní MS 27 - 1,25

Použití

Hodí se výborně k jednoduchému a odbornému zhotovení nosných konstrukcí, tam kde je vedeno více rozvodů vedle sebe (nad sebou), nebo tam kde je potřeba vytvořit pomocnou nosnou konstruci. Montážní lišty jsou kompatibilní s celou Pressixovou řadou CC 27.

Montáž

Snadná instalace s hřebíkem PN a šroubem MMS-PR .

Technické údaje

Materiál:
Ocel 1.0350, pozinkované podle DIN EN 10346

Typ
B/H/s [mm]
Modul průřezu
[cm3 ]
Moment setrv.
[cm4 ]
Poloměr setrv.
[cm]
27/15/1,25
Wy : 0,27
Wz : 0,65
ly : 0,22
lz : 0,88
iy : 0,55
iz : 1,10
27/25/1,25
Wy : 0,59
Wz : 0,96
ly : 0,80
lz : 1,29
iy : 0,90
iz : 1,15
27/37/1,25
Wy : 1,08
Wz : 1,33
ly : 2,15
lz : 1,79
iy : 1,29
iz : 1,18

Typ
š/v/tl. [mm]

Průřezová plocha
A [cm2 ]

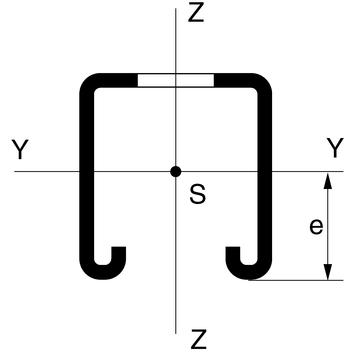

Vzdálenost
e [cm]

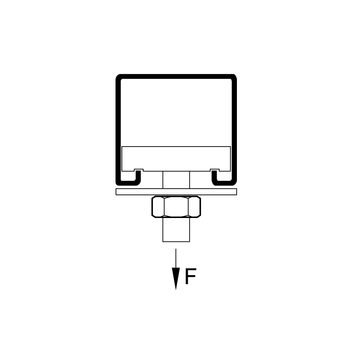

Max. bodová síla
Fmax (Tah) [kN]

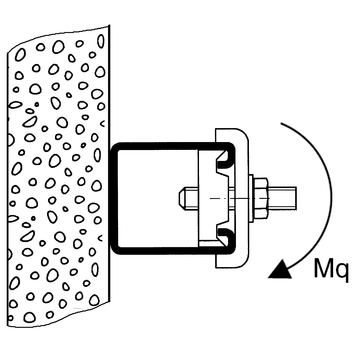

Kroutící moment
Mq [Nm]
27/15/1,25 0,73 0,84 1,5 10
27/25/1,25 0,98 1,36 1,5 10
27/37/1,25 1,28 1,98 1,5 10

Upozornění: Veškeré hodnoty zohledňují otvory.

Diagram zatížení a jiné

Lišta montážní MS 27 - 1,25
Lišta montážní MS 27/37

Certifikáty



Tento výrobek byl oceněn „značkou jakosti pro upevnění potrubí“ a v souladu s RAL GZ-655 podléhá vnější kontrole.

TypDélka
[m]
Váha
[kg/m]
Bal.
[m]
Č. výrobku
27/15/1,2520,5420 110856
27/25/1,2520,7520 110857
27/25/1,2560,7536 110858
27/37/1,2520,8920 110569
27/37/1,2560,8924 110570
