Držák WBD

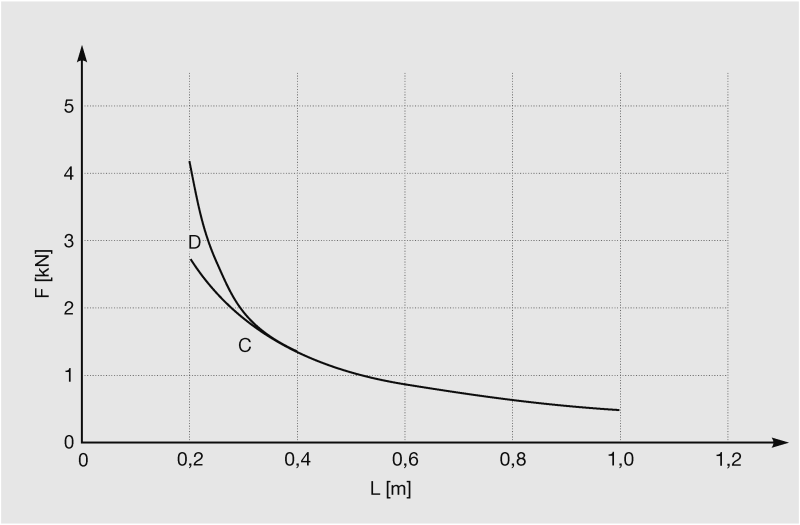

Diagram zatížení při kombinaci s lištou montážní 41-75/75/3,0

WBD-Halter 41-75/75 D

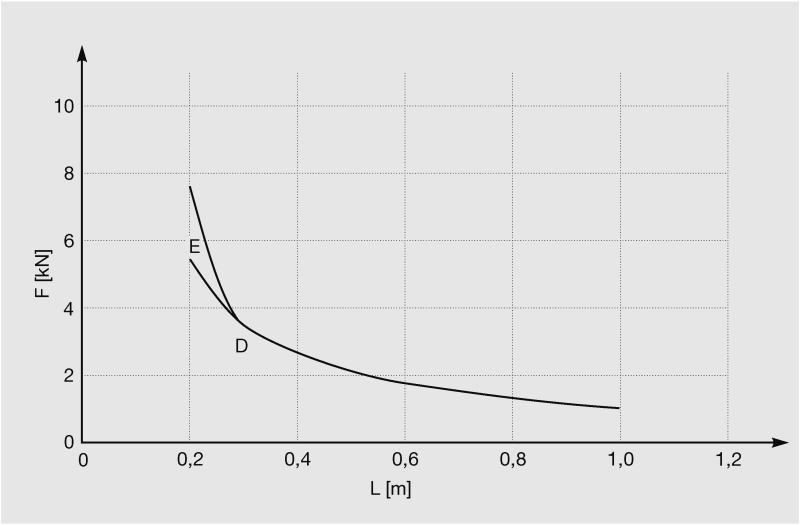

Diagram zatížení při kombinaci s lištou montážní 41-75/75/3,0 D

Restrikce σzul ≤ 160 N/mm2 fzul ≤ L/100 pro L > 300 mm fzul ≤ 3 mm pro L = 200 ... 300 mm

Zatížení kotev A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN
