Držák WBD
Použití

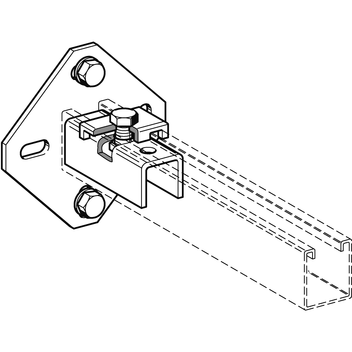

Sešroubováním držáku WBD s lištou montážní SIKLA vzniká:
- konzola pro montáž na stěnu, podlahu či strop
- stojna rámových konstrukcí
Velkorozměrná kosočtvercová základová deska umožní vysoký ohybový moment a zároveň bezpečné vyztužení příčných břemen.
Montáž
V normálním případě postačí upevnění dvěma protilehlými šrouby nebo kotvami ve směru silového toku. Jen ve výjimečných případech (vysoká stojna rámové konstrukce) se použijí 4 šrouby/kotvy.
Pro šestihranný šroub u destičky přídržné 41 platí minimální hodnoty utahovacího momentu dle tabulky:
| Typy | Destička přídržná [počet] | Šrouby k destičkám přídržné | Příslušenství | Utahovací moment [Nm] |
|---|---|---|---|---|
| 41/21-31 až 41/41-45 | 1 | M10 | předmontováno | 40 |
| 41/52 až 41-75/75 | 2 | M12 | předmontováno | 60 |
| 41/21 D až 41/45 D | 1 | M10 | přiložené volně | 40 |
| 41/52 D až 41-75/75 D | 1 | M12 | přiložené volně | 60 |
U stropních montáží doporučujeme pro vyšší zatížení (do 7 kN) použít minimálně jeden průchozí šroub (příklady naleznete v Montážní příručce, kapitola 2).
Technické údaje
| Typ | pro montážní lištu SIKLA | A [mm] | s [mm] | B [mm] | b [mm] | h [mm] | C [mm] |
|---|---|---|---|---|---|---|---|
| 41/21-31 | 41/21/1,5 - 2,0 41/31/2,0 | 135 | 6 | 100 | 25 | 11 | 95 |
| 41/41-45 | 41/41/2,0 - 2,5 41/45/2,5 | 135 | 6 | 100 | 25 | 11 | 95 |
| 41/52 | 41/52/2,5 | 170 | 6 | 120 | 25 | 13 | 131 |
| 41/62 | 41/62/2,5 | 170 | 6 | 120 | 25 | 13 | 131 |
| 41-75/65 | 41-75/65/3,0 | 210 | 8 | 170 | 25 | 13 | 131 |
| 41-75/75 | 41-75/75/3,0 | 210 | 8 | 170 | 25 | 13 | 131 |
| 41/21 D | 41/21/1,5 - 2,0 D | 135 | 6 | 100 | 25 | 11 | 125 |
| 41/41-45 D | 41/41/2,0 - 2,5 D 41/45/2,5 D | 210 | 8 | 170 | 25 | 13 | 125 |
| 41/52 D | 41/52/2,5 D | 210 | 8 | 170 | 25 | 13 | 135 |
| 41/62 D | 41/62/2,5 D | 255 | 8 | 205 | 25 | 13 | 135 |
| 41-75/65 D | 41-75/65/3,0 D | 255 | 8 | 205 | 25 | 13 | 135 |
| 41-75/75 D | 41-75/75/3,0 D | 255 | 8 | 205 | 25 | 13 | 135 |
Užitné zatížení při montáži na stěnách:
Možné bodové zatížení lze vyčíst z následujícího diagramu zatížení a platí pro stěny, na kterých se použijí dva šrouby ze stejné tíhové třídy.
Užitné zatížení při montáži na stropě:
Maximalní povolené zatížení v kolmém směru s minimálně jedním průchozím šroubem (8.8) je 7,0 kN.
Předpoklad pro následnou hodnotu zatížení je předepsaná montáž všech přiložených jednotlivých součástek.
| Typy | Užitné zatížení (tah) při montáži na stropě [kN] |
|---|---|
| 41/21-31 do 41/41-45 | 2,0 |
| 41/52 do 41-75/75 | 4,0 |
| Materiál: | ocel, galvanicky pozinkováno |
Diagram zatížení:
Držák WBD 41/21-31
Držák WBD 41/41-45
Držák WBD 41/52
Držák WBD 41/62
Držák WBD 41-75/65
Držák WBD 41-75/75
