Montážní systém Pressix CC 41

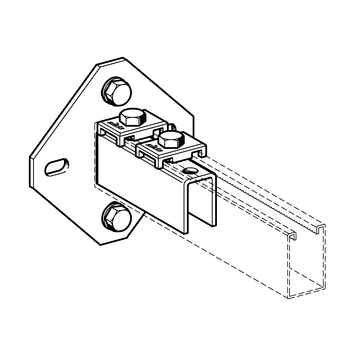

Držák WBD 41/62

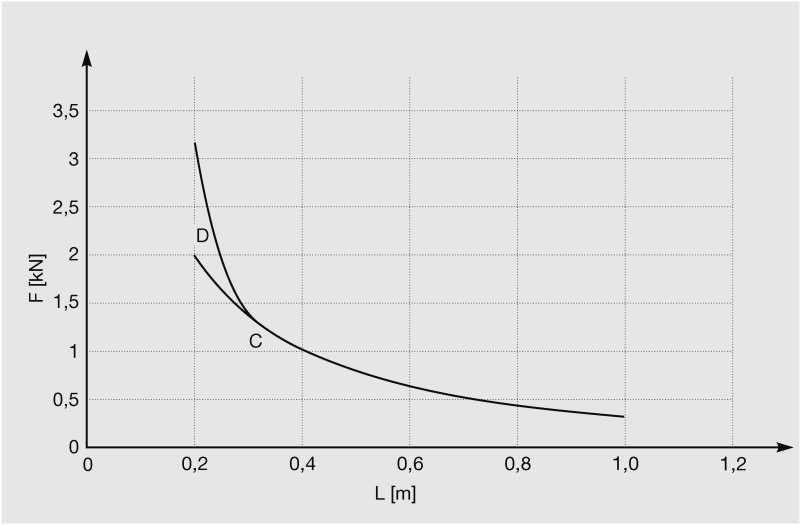

Diagram zatížení při kombinace s lištou montážní 41/62/2,5

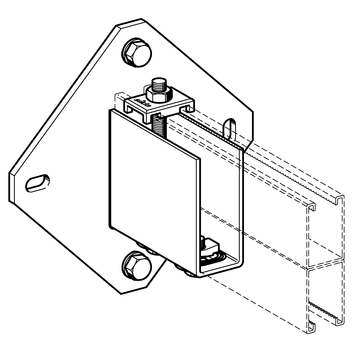

Držák WBD 41/62 D

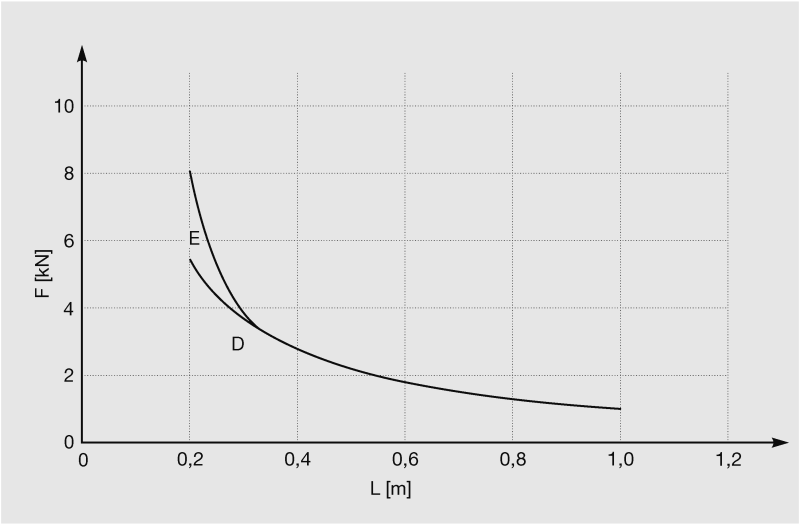

Diagram zatížení při kombinace s lištou montážní 41/62/2,5 D
Restrikce σzul ≤ 160 N/mm2 fzul ≤ L/100 pro L > 300 mm fzul ≤ 3 mm pro L = 200 ... 300 mm | Zatížení kotev A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN | ![]() |
