Montážní systém Pressix CC 41
Držák WBD 41/21-31
![](/sixcms/media.php/443/thumbnails/WBD-Halter%2041_21.TIF.46525.png)
![](/sixcms/media.php/443/thumbnails/1356_wbd-halter_41_21_d_anw01.2483.tif.45632.png)

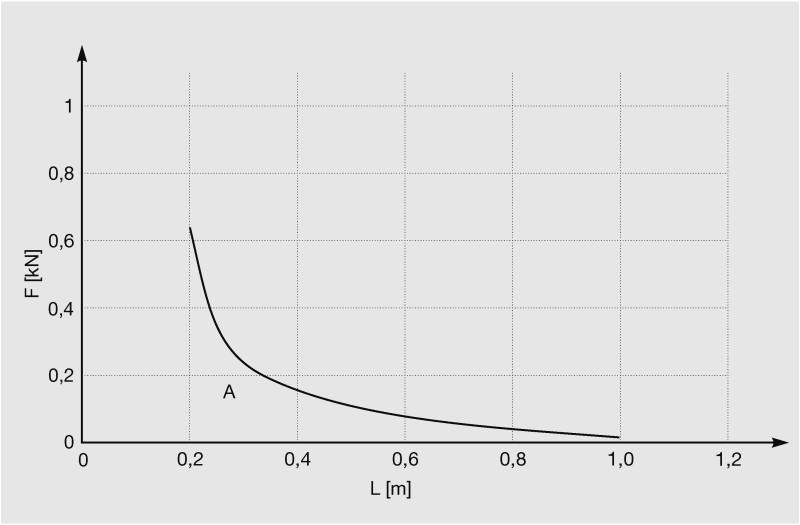

Diagram zatížení při kombinaci s lištou montážní 41/21/2,0 nebo 41/31/2,0
Držák WBD 41/21 D

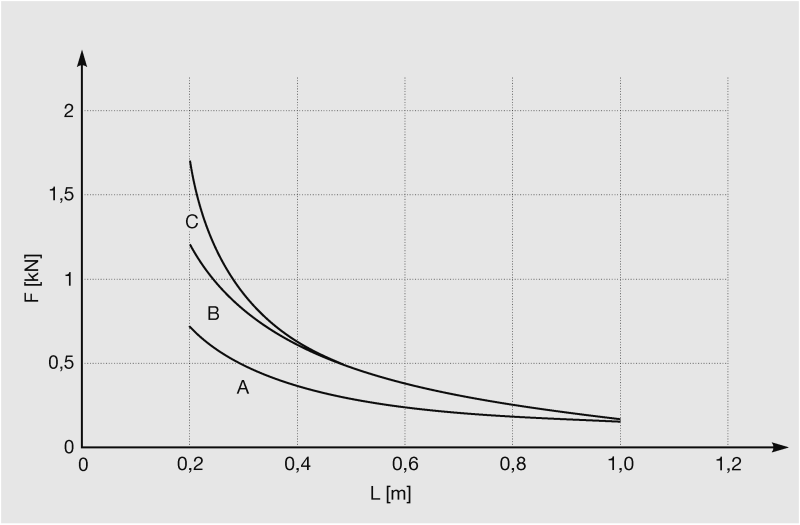

Diagram zatížení při kombinaci s lištou montážní 41/21/2,0 D
Restrikce σzul ≤ 160 N/mm2 fzul ≤ L/100 pro L > 300 mm fzul ≤ 3 mm pro L = 200 ... 300 mm | Zatížení kotev A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN | ![]() |
