Držák WBD

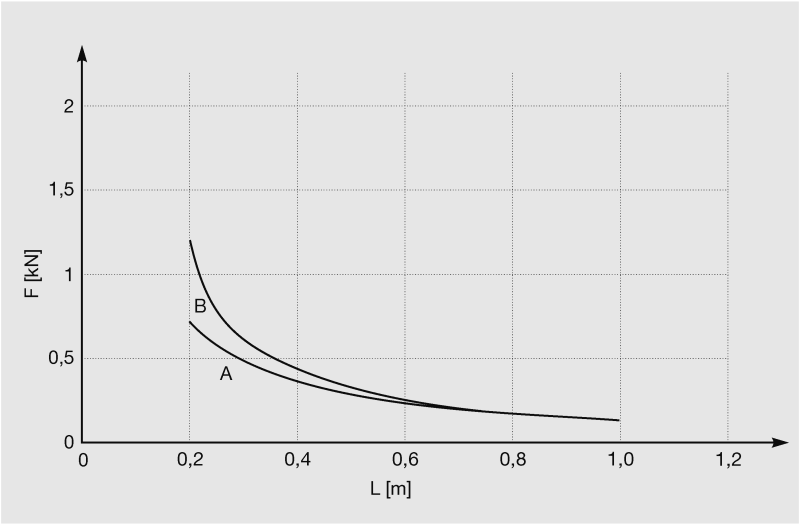

Diagram zatížení při kombinaci s lištou montážní 41/41/2,5 nebo 41/45/2,5

WBD-Halter 41/41-45 D

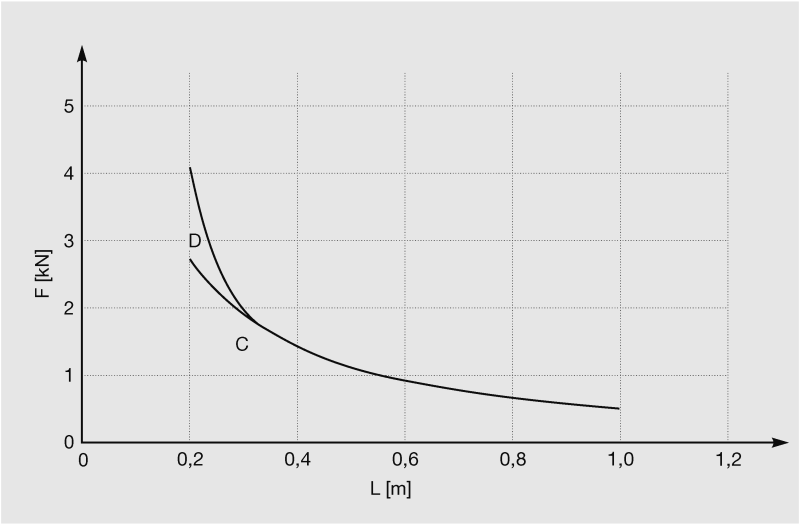

Diagram zatížení při kombinaci s lištou montážní 41/41/2,5 D nebo 41/45/2,5 D

Restrikce σzul ≤ 160 N/mm2 fzul ≤ L/100 für L > 300 mm fzul ≤ 3 mm für L = 200 ... 300 mm

Zatížení kotev A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN
