Inovativní
konstrukční systém

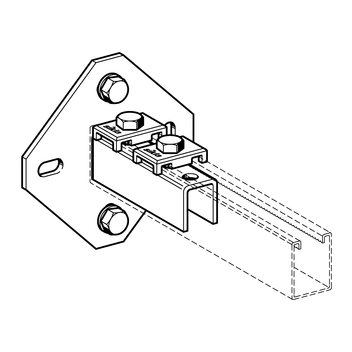

Dřžák WBD

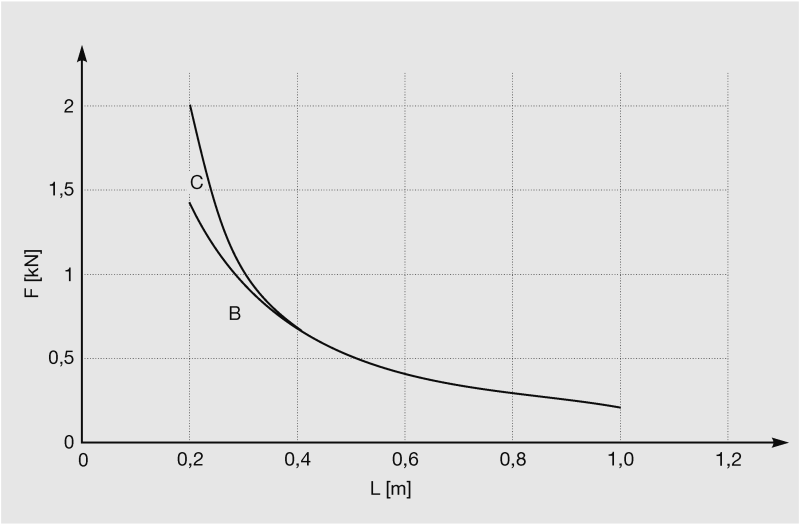

Diagram zatížení při kombinaci s lištou montážní 41/52/2,5

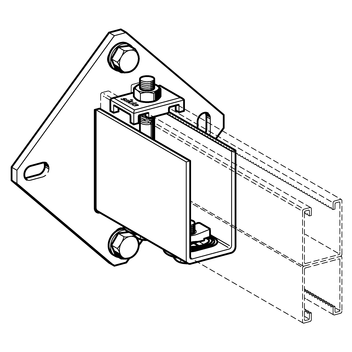

WBD-Halter 41/52 D

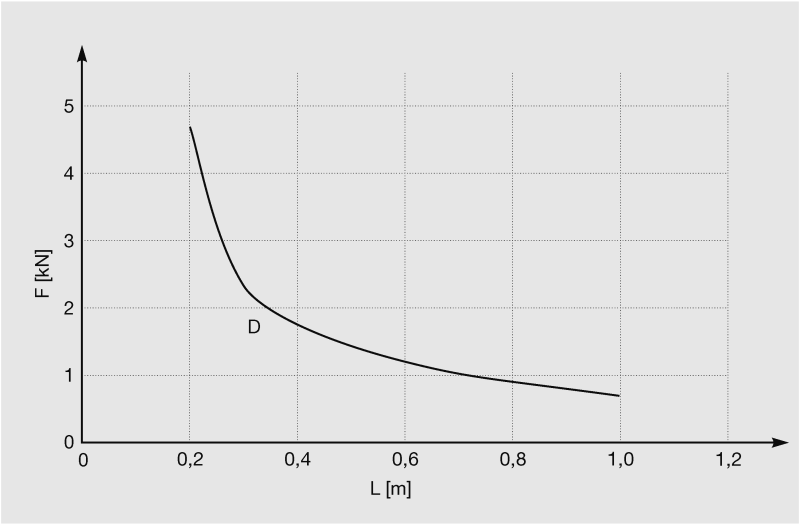

Diagram zatížení při kombinaci s lištou montážní 41/52/2,5 D


Restrikce
σzul ≤ 160 N/mm2
fzul ≤ L/100 für L > 300 mm
fzul ≤ 3 mm für L = 200 ... 300 mm
Zatížení kotev
A = 1,5 kN
B = 2,5 kN
C = 3,5 kN
D = 6,0 kN
E = 9,0 kN
