Inovativní
konstrukční systém
Montážní systém Pressix CC 41

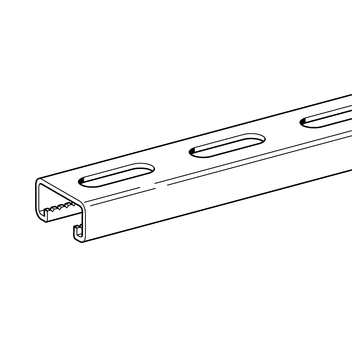

Lišta montážní MS 41

Použití

K jednoduchému a odborném zhotovení nosných konstrukcí, tam kde je vedeno více rozvodů vedle sebe (nad sebou), nebo tam kde je potřeba vytvořit pomocnou nosnou konstruci.
Montážní lišty Systému 41 jsou vhodné jako vodící a nosné lišty pro SIKLA smykadlo S1, lze je použít i v kombinaci se svěrkami TCS 1.

Objem dodávky

Montážní lišty dvojité jsou spojeny stlačením tlakem, proto zůstává ochrana proti korozi na spárech zachována.

Montáž

V případě potřeby lze přímo na stavbě vytvořit lišty montážní dvojité, přičemž se propojí dvě jednoduché lišty následujícím způsbem:
Obrázek 2:
Použít vnitřní šestihranný šroub M8 x 16 s matkou.
Obrázek 3 a 4:
K tomu použít svěrku lišt KL 1. Montáž viz příslušný list technických údajů daného výrobku.

Všechny lišty Systému 41 mají hrany zahnuty směrem dovnitř a opatřeny vroubkováním, které jsou volitelně kombinovatelné s jinými výrobky ze systémové řady, např.: HZ-šroub, držák WBD, svěrky TCS1, Pressix CC 41, etc.

Technické údaje

Materiál:
Ocel 1.0350, pozinkované podle DIN EN 10327

Další technická data nalezente na další stránce.

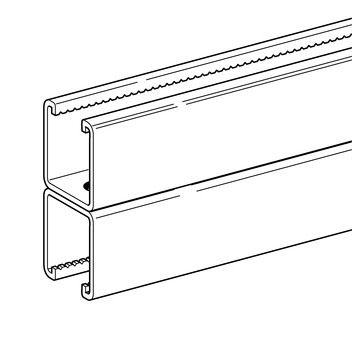

D = Lišty montážní dvojité

Diagram zatížení a jiné

Lišta montážní MS 41 - jiná techn. data
Lišta montážní MS 41/21/1,5
Lišta montážní MS 41/21/2,0
Lišta montážní MS 41/31/2,0
Lišta montážní MS 41/41/2,0
Lišta montážní MS 41/41/2,5
Lišta montážní MS 41/45/2,5
Lišta montážní MS 41/52/2,5
Lišta montážní MS 41/62/2,5
Lišta montážní MS 41-75/65/3,0
Lišta montážní MS 41-75/75/3,0

Certifikáty



Tento výrobek byl oceněn „značkou jakosti pro upevnění potrubí“ a v souladu s RAL GZ-655 podléhá vnější kontrole.

* = žádná značka kvality

TypDélka
[m]
Váha
[kg/m]
Bal.
[m]
Č. výrobku
41/21/1,521,0010 173837
41/21/1,561,006 173846
41/21/2,021,3410 193686
41/21/2,061,346 193709
41/31/2,021,5510 198872
41/31/2,061,556 198889
41/41/2,022,0010 193723
41/41/2,062,006 193747
41/41/2,522,3410 173909
41/41/2,562,346 166720
41/45/2,522,4710 193754
41/45/2,562,476 193761
41/52/2,522,6710 193778
41/52/2,562,676 193785
41/62/2,563,006 193792
41-75/65/3,065,006 173990
41-75/75/3,065,346 173999

41/21/2,0 D *22,342 193808
41/21/2,0 D *62,346 193815
41/41/2,0 D *63,676 193822
41/41/2,5 D *64,346 166757
41/45/2,5 D *65,006 193839
41/52/2,5 D *65,346 193846
41/62/2,5 D *66,006 193853
41-75/65/3,0 D *69,346 174152
41-75/75/3,0 D *610,346 174161
