Montážní systém Pressix CC 41

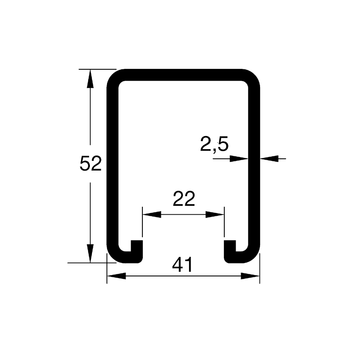

Lišta montážní MS 41/52/2,5
Přípustné zatížení samostatnou silou

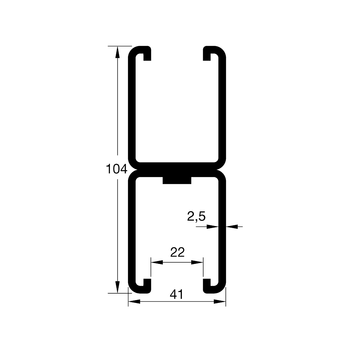

| L [cm] | 41/52/2,5 [N] | 41/52/2,5 D [N] |
|---|---|---|
| 20 | 16024 | 49646 |
| 40 | 8008 | 24815 |
| 60 | 5334 | 16534 |
| 80 | 3996 | 12391 |
| 100 | 3192 | 9903 |
| 120 | 2655 | 8242 |
| 140 | 2271 | 7054 |
| 160 | 1982 | 6162 |
| 180 | 1748 | 5467 |
| 200 | 1406 | 4910 |
| 220 | 1153 | 4453 |
| 240 | 960 | 4071 |
| 260 | 808 | 3748 |
| 280 | 688 | 3469 |
| 300 | 590 | 3227 |
| 320 | 509 | 3015 |
| 340 | 441 | 2827 |
| 360 | 384 | 2588 |
| 380 | 335 | 2303 |
| 400 | 293 | 2059 |
| 420 | 256 | 1848 |
| 440 | 223 | 1664 |
| 460 | 195 | 1503 |
| 480 | 169 | 1360 |
| 500 | 146 | 1234 |
| 520 | 125 | 1121 |
| 540 | 107 | 1019 |
| 560 | 89 | 928 |
| 580 | 73 | 845 |
| 600 | 59 | 769 |
Výpočet dle RAL GZ-655-C s ohledem na vlastní tíhu lišty a děrování.
σdov ≤ 185 N/mm2
f ≤ L/200
