Montážní systém Pressix CC 41
Lišta montážní MS 41 - další technická data
Typ B/H/s [mm] | Modul průřezu [cm3 ] | Moment setrv. [cm4 ] | Poloměr setrv. [cm] |
---|---|---|---|
41/21/1,5 | Wy : 0,70 Wz : 1,71 | ly : 0,78 lz : 3,50 | iy : 0,78 iz : 1,65 |
41/21/2,0 | Wy : 0,82 Wz : 2,11 | ly : 0,92 lz : 4,32 | iy : 0,75 iz : 1,64 |
41/31/2,0 | Wy : 1,61 Wz : 2,90 | ly : 2,55 lz : 5,96 | iy : 1,10 iz : 1,69 |
41/41/2,0 | Wy : 2,50 Wz : 3,65 | ly : 5,21 lz : 7,48 | iy : 1,44 iz : 1,73 |
41/41/2,5 | Wy : 2,94 Wz : 4,39 | ly : 6,17 lz : 9,01 | iy : 1,44 iz : 1,73 |
41/45/2,5 | Wy : 3,42 Wz : 4,76 | ly : 7,85 lz : 9,75 | iy : 1,55 iz : 1,73 |
41/52/2,5 | Wy : 4,32 Wz : 5,39 | ly : 11,43 lz : 11,05 | iy : 1,78 iz : 1,75 |
41/62/2,5 | Wy : 5,75 Wz : 6,29 | ly : 18,08 lz : 12,91 | iy : 2,10 iz : 1,77 |
41-75/65/3,0 | Wy : 8,13 Wz : 10,27 | ly : 30,67 lz : 38,51 | iy : 2,25 iz : 2,52 |
41-75/75/3,0 | Wy : 10,29 Wz : 11,41 | ly : 44,30 lz : 42,80 | iy : 2,53 iz : 2,48 |
41/21/2,0 D | Wy : 2,35 Wz : 4,22 | ly : 4,94 lz : 8,65 | iy : 1,24 iz : 1,64 |
41/41/2,0 D | Wy : 7,49 Wz : 7,30 | ly : 30,73 lz : 14,97 | iy : 2,48 iz : 1,73 |
41/41/2,5 D | Wy : 8,96 Wz : 8,79 | ly : 36,73 lz : 18,03 | iy : 2,46 iz : 1,72 |
41/45/2,5 D | Wy : 10,48 Wz : 9,52 | ly : 47,18 lz : 19,51 | iy : 2,70 iz : 1,73 |
41/52/2,5 D | Wy : 13,41 Wz : 10,78 | ly : 69,75 lz : 22,11 | iy : 3,11 iz : 1,75 |
41/62/2,5 D | Wy : 18,16 Wz : 12,59 | ly : 112,63 lz : 25,82 | iy : 3,71 iz : 1,77 |
41-75/65/3,0 D | Wy : 23,24 Wz : 20,54 | ly : 151,10 lz : 77,02 | iy : 3,53 iz : 2,52 |
41-75/75/3,0 D | Wy : 30,66 Wz : 22,83 | ly : 230,02 lz : 85,60 | iy : 4,07 iz : 2,48 |

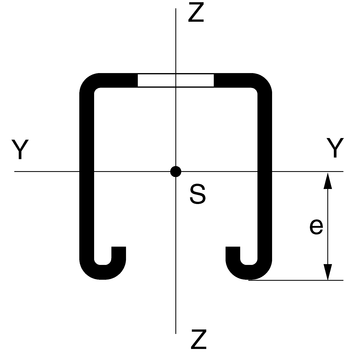

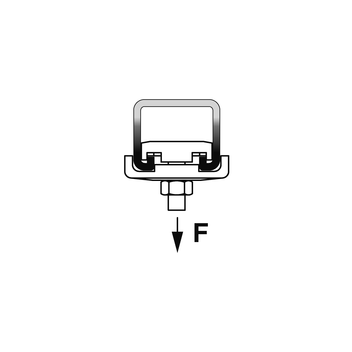

Typ š/v/tl. [mm] | Průřezová plocha A [cm2 ] | Vzdálenost e [cm] | Max. bodová síla Fmax (tah) [kN] | Kroutící moment Mq [Nm] |
---|---|---|---|---|
41/21/1,5 | 1,27 | 1,11 | 2,0 | 44,5 |
41/21/2,0 | 1,60 | 1,11 | 4,0 | 44,5 |
41/31/2,0 | 2,08 | 1,58 | 4,0 | 44,5 |
41/41/2,0 | 2,48 | 2,07 | 4,0 | 44,5 |
41/41/2,5 | 3,03 | 2,09 | 6,0 | 44,5 |
41/45/2,5 | 3,23 | 2,29 | 6,0 | 44,5 |
41/52/2,5 | 3,58 | 2,64 | 6,0 | 44,5 |
41/62/2,5 | 4,08 | 3,14 | 6,0 | 44,5 |
41-75/65/3,0 | 6,03 | 3,77 | 10,0 | 44,5 |
41-75/75/3,0 | 6,92 | 4,30 | 10,0 | 44,5 |
41/21/2,0 D | 3,20 | 2,10 | 4,0* | 44,5 |
41/41/2,0 D | 4,96 | 4,10 | 4,0* | 44,5 |
41/41/2,5 D | 6,06 | 4,10 | 6,0* | 44,5 |
41/45/2,5 D | 6,46 | 4,50 | 6,0* | 44,5 |
41/52/2,5 D | 7,16 | 5,20 | 6,0* | 44,5 |
41/62/2,5 D | 8,16 | 6,20 | 6,0* | 44,5 |
41-75/65/3,0 D | 12,06 | 6,50 | 10,0* | 44,5 |
41-75/75/3,0 D | 13,84 | 7,50 | 10,0* | 44,5 |
D = lišty montážní dvojité
Poznámka: veškeré hodnoty zohledňují děrování
