Montážní systém Pressix CC 41

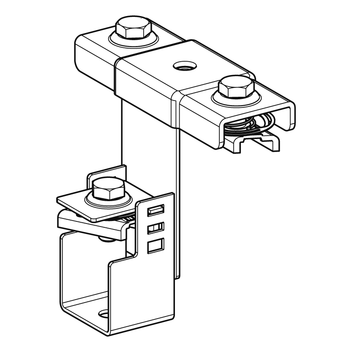

Koncový uzel IR-E
Použití
Koncový uzel IR-E se používá pro montážní rastry, k jednoduchému a rychlému vytvoření koncového uzlu. V kombinaci s montážními lištami MS 41 a křížovým uzlem IR-M lze vytvořit kompletní montážní rastr. Ke kotvení do stavební konstrukce lze v případě potřeby použít závěs rastru IR, který umožňuje zavěšení ve tvaru Y.
Montážní rastr umožňuje cenově a časově úsporné řešení rozvodů médií.
- Potřebné úpravy při výstavbě lze realizovat hospodárně.
- Komponenty systému Pressix CC přispívají k úspoře času.
- Flexibilní výběr montážních lišt.
Objem dodávky
1 x držák rastru IR-RA M10
1 x úchytný háček
1 x upínací plech
1 x šestihranný šroub M10 × 25
1 x kámen závitový NT CC 41
Montáž

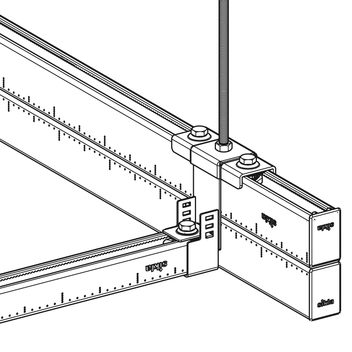

| 1. | Úchytný háček koncového uzlu zavěste na montážní nosník. |
| 2. | Na úchytný háček položte držák mřížky a utáhněte. |
| 3. | Do úchytného háčku uzlu vložte příčný nosník a upevněte ho pomocí upínacího plechu, závitového kamene NT CC 41 a šestihranného šroubu. |

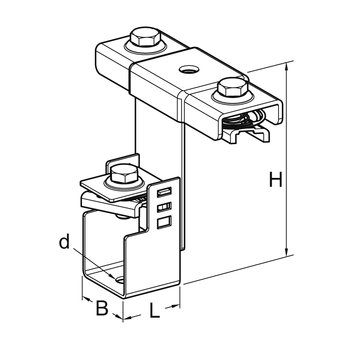

Technické údaje
| Typ | Vhodné montážní nosníky | Vhodné příčné nosníky | H [mm] | B [mm] | L [mm] | d [mm] |
|---|---|---|---|---|---|---|
| IR-E 41/52 D | MS 41/52 D | MS 41/41, 41/52, 41/62 | 104 | 43 | 40 | 11 |
| IR-E 41/62 D | MS 41/62 D | MS 41/41, 41/52, 41/62 | 124 | 43 | 40 | 11 |

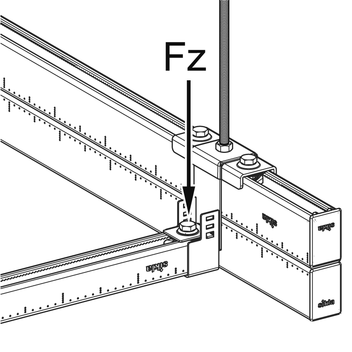

| Maximální dovol. zatížení upevňovacího bodu Fz: | 6 kN |
| Utahovací moment: | 10 Nm |
| Materiál: | ocel, galvanicky pozinkováno |
