Montážní systém Pressix CC 41
Křížový uzel IR-M
Použití
Křížový uzel IR- M se používá pro montážní rastry k vytvoření křížového uzlu. V kombinaci s montážními lištami 41 a koncovým uzlem IR- E lze vytvořit kompletní montážní rastr. Ke kotvení do stavební konstrukce lze v případě potřeby použít závěs rastru IR, který umožňuje zavěšení ve tvaru Y.
Montážní rastr umožňuje cenově a časově úsporné řešení rozvodů médií. Potřebné úpravy při výstavbě lze realizovat hospodárně.
- Komponenty systému Pressix CC přispívají k úspoře času.
- Flexibilní výběr montážních lišt.
- Jednoduchá úprava koncových a křížových uzlů.
Objem dodávky

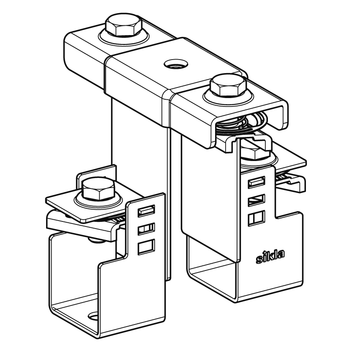

1 x držák rastru IR-RA M10
2 x úchytný háček
2 x upínací plech
2 x šestihranný šroub M10 × 25
2 x kámen závitový NT CC 41
Montáž

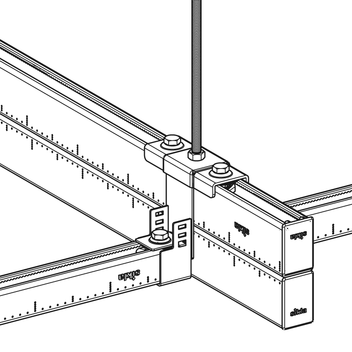

| 1. | Oba úchytné háčky křížového uzlu zavěste na montážní nosník. |
| 2. | Na oba úchytné háčky položte držák roštu a utáhněte. |
| 3. | Do úchytných háčků uzlu vložte příčný nosník a upevněte ho pomocí upínacího plechu, závitového kamenu NT CC 41 a šestihranného šroubu. |
Technické údaje

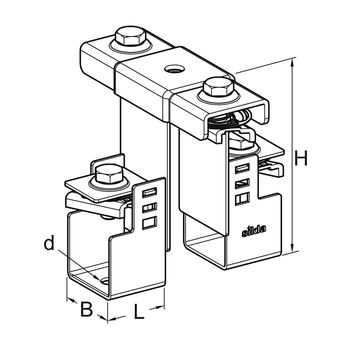

| Typ | Vhodné montážní nosníky | Vhodné příčné nosníky | H [mm] | B [mm] | L [mm] | d [mm] |
|---|---|---|---|---|---|---|
| IR-M 41/52 D | MS 41/52 D | MS 41/41, 41/52, 41/62 | 104 | 43 | 40 | 11 |
| IR-M 41/62 D | MS 41/62 D | MS 41/41, 41/52, 41/62 | 124 | 43 | 40 | 11 |

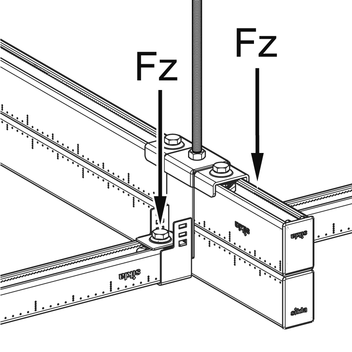

| Maximální dovol. zatížení upevňovacího bodu Fz: | 6 kN |
| Utahovací moment: | 10 Nm |
| Materiál: | ocel, galvanicky pozinkováno |
