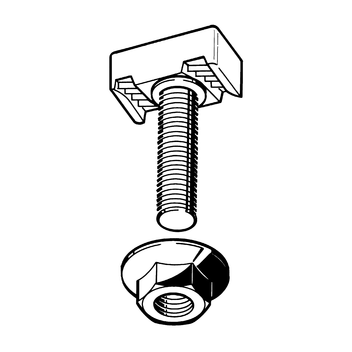

Šroub TBO HZ 41

1311

Použití

Pro motnážní lišty systému 41.

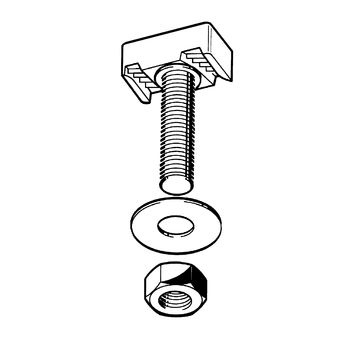

S volně přiloženou podložkou a matkou.

Typ	Utahovací moment M_dmax [Nm]	Příp. zatížení (tah) [kN]	Příp. zatížení v podélném směru s ozubením¹⁾ [kN]	Příp. ohyb. moment²⁾ [Nm]
HZ 41 M8	10,0	5,8	1,5	5,0
HZ 41 M10	18,0	9,3	2,5	10,0
HZ 41 M12	32,0	10,0	3,0	17,5
HZ 41 M16	79,0	10,0	3,0	44,5

¹⁾	Tyto hodnoty platí při působení síly u hrany lišty montážní. Působí-li společně tah a příčná tahová síla, nesmí být jejich výslednice větší než uvedené hodnoty.
²⁾	Skutečný ohybový moment nesmí překročit přípustný moment bočního zatížení montážní lišty.

Materiál:
Kámen:	ocel, galvanicky pozinkováno
Závit. kolík:	ocel tř. pevnosti 4.6, galvanicky pozinkováno

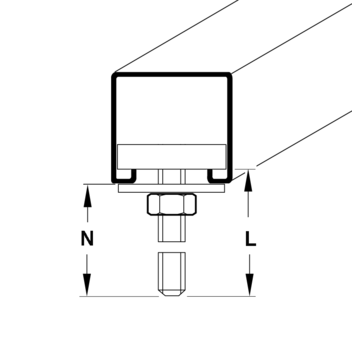

Typ	Délka L [mm]	Užitná délka [mm] závitu	Hmotnost [kg]	Bal. [kus]	Č. výrobku
HZ 41 M 8 x 15	20	15	0,08	50	151953
HZ 41 M 8 x 20	25	20	0,08	50	151962
HZ 41 M 8 x 25	30	25	0,08	50	151971
HZ 41 M 8 x 35	40	35	0,08	50	151980
HZ 41 M 8 x 55	60	55	0,08	50	151999
HZ 41 M 8 x 75	80	75	0,09	50	152006
HZ 41 M 8 x 95	100	95	0,10	50	152015
HZ 41 M 10 x 15	20	15	0,08	50	152024
HZ 41 M 10 x 20	25	20	0,09	50	152033
HZ 41 M 10 x 25	30	25	0,09	50	152042
HZ 41 M 10 x 35	40	35	0,09	50	152051
HZ 41 M 10 x 55	60	55	0,10	50	152060
HZ 41 M 10 x 75	80	75	0,11	50	152079
HZ 41 M 10 x 95	100	95	0,12	50	152088
HZ 41 M 12 x 20	25	20	0,12	50	152167
HZ 41 M 12 x 25	30	25	0,13	50	152176
HZ 41 M 12 x 35	40	35	0,14	50	152185
HZ 41 M 12 x 55	60	55	0,15	50	152194
HZ 41 M 12 x 75	80	75	0,16	50	152200
HZ 41 M 12 x 95	100	95	0,18	50	152219
HZ 41 M 16 x 25	30	25	0,15	50	152228
HZ 41 M 16 x 35	40	35	0,17	50	152237
HZ 41 M 16 x 55	60	55	0,19	50	152246
HZ 41 M 16 x 75	80	75	0,22	50	152255
HZ 41 M 16 x 95	100	95	0,24	50	152264
