Montážní systém Pressix CC 41

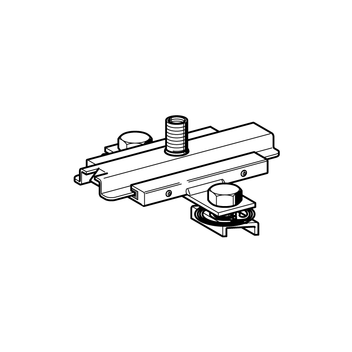

Sada kluzná GS CC - 2G-PL

Použití

Kluzná sada pro jednoduchou a dvojitou montáž na montážní lišty SIKLA. Používá se nejlépe v kombinaci s objímkami Ratio S a Stabil D-3G. Různé možnosti připojení s těmito objímkami v rozsahu mezi M10 a R1 " nebo přes adaptér (viz. Adaptér závitový AD IG/IG).
Posuvné kolejnice z polyamidu, vyztužené skelnými vlákny.

Objem dodávky

Kluzná sada včetně CC komponentů.

Montáž

Zatlačením na hlavu šroubu se kluzná sada upne do lišty, poté stačí jen dotáhnout.

Technické údaje

Přípustné zatížení (tah):
0,6 kN
Přípustné zatížení (vzpěr):
1,2 kN
Rameno páky Lmax:
150 mm
Max. posuv 2G-PL:
85 mm
Max. posuv 2G2-PL:
140 mm
Trvalý teplotní rozsah - zatížení:
130°C
Koeficient statického tření µ0:
0,18
Součinitel tření µ:
0,14

Materiál
Kovové součástky:
ocel, galvanicky pozinkováno
Kolejnice:
polyamid vyztužený skelnými vlákny

Zatížení FZ * při požáru

FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
≤ 600 ≤ 430 ≤ 280 ≤ 200

FZ = max. přípustné zatížení v tahu

* Je třeba zohlednit nosnost použitých spojovacích prvků. To platí zejména při namáhání požárem.

TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
CC - 2G-PL0,6425 191711

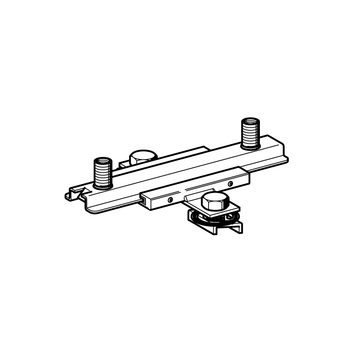

CC - 2G2-PL0,7125 191729
