Montážní systém Pressix CC 41

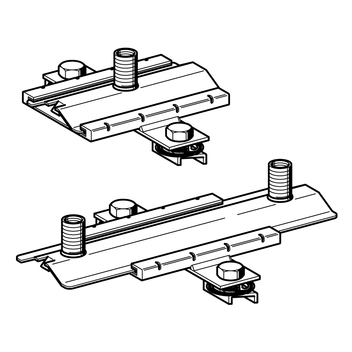

Sada kluzná GS CC - H3G-PL

Použití

Masivní kluzná sada pro jednoduchou a dvojitou montáž na montážní lišty SIKLA, cihlové nebo betonové stěny a na nosníky. Používá se nejlépe v kombinaci s objímkami Ratio S, Stabil D-3G a objímkami SKS pro studenou a chladící kapalinu.
Variabilní možnosti připojení objímek v závislosti na zatížení: M12, M16. V kombinaci s adaptéry (viz Adaptér závitový AD IG/IG) existují další možnosti připojení.
Tlumení hluku díky posuvným kolejnicím vyztuženými skelnými vlákny.
Kluzná sada je vhodná zejména pro montáž na strop a podlahu, jakož i vodicí uložení pro stoupačky.

Objem dodávky

Kluzná sada včetně CC komponentů.

Montáž

Zatlačením na hlavu šroubu se kluzná sada upne do lišty, poté stačí jen dotáhnout. Od rozměru DN 100 musí být na svařovací matici 3G namontována pojistná matice G 1/2 ".

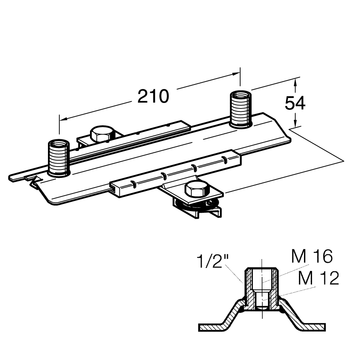

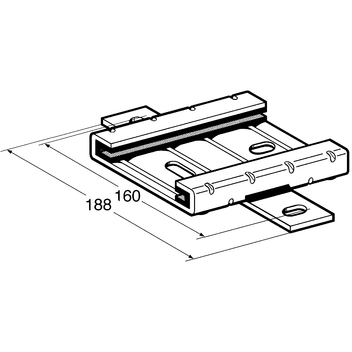

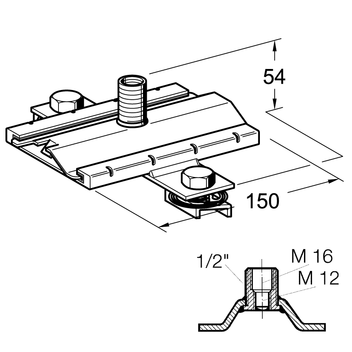

Technické údaje

Přípustné zatížení (tah):
5,0 kN
Přípustné zatížení (vzpěr):
9,0 kN
Rameno páky Lmax:
250 mm
Max. posuv:
CC - H3G-PL:
100 mm
CC - H3G2-PL:
135 mm
Trvalý teplotní rozsah - zatížení:
130°C
Koeficient statického tření µ0:
0,18
Součinitel tření µ:
0,14

Materiál
Kovové součástky:
ocel, galvanicky pozinkováno
Kolejnice:
polyamid vyztužený skelnými vlákny

Přípustné zatížení FZ * při požáru

FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
≤ 1.000 ≤ 540 ≤ 360 ≤ 260

FZ = max. přípustné zatížení v tahu

* Je třeba zohlednit nosnost použitých spojovacích prvků. To platí zejména při namáhání požárem.

TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
CC - H3G-PL1,6110 191747
CC - H3G2-PL1,9510 191738
