Montážní systém siMetrix 46
Adaptér čelní MPA F
Použití

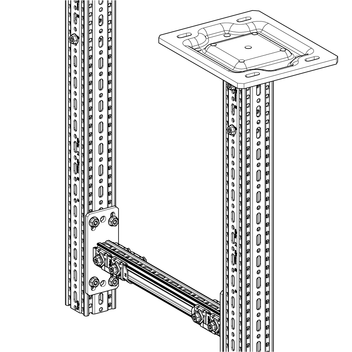

Zur Herstellung von leichteren Konstruktionen innerhalb des Schwerlastsystems siFramo. Ermöglicht den Systemübergang vom siFramo Trägerprofil TP F 80 bzw. 100 zum siMetrix Montageprofil PRO 46.
Montáž
Zur Profilaufnahme beide Verschlussseiten über das Verbindungsblech aufdrücken, Montageprofil einlegen und schließen. Die Verschlüsse müssen in die Profilnuten eingreifen. Anschließend Schrauben festziehen.
Formschlüssige Anbindung an das Trägerprofil TP F mit 4 Formlockschrauben FLS F.
Technické údaje

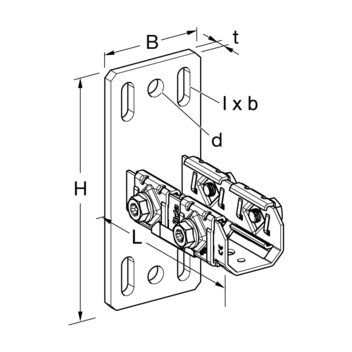

| Typ | B [mm] | H [mm] | t [mm] | d [mm] | l x b [mm] | L [mm] | Anzahl Blöcke mit Schraube seitlich |
|---|---|---|---|---|---|---|---|
| MPA F 80-46 | 80 | 190 | 8 | 14 | 20 x 11 | 137 | 4 x M10 |
| MPA F 100-46 | 100 | 210 | 8 | 14 | 20 x 11 | 137 | 4 x M10 |

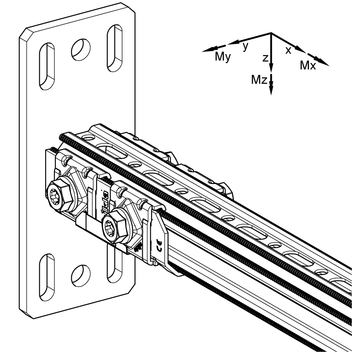

| Typ | Vx,zul [kN] | ± Vy,zul [kN] | Vz,zul [kN] | - Vz,zul [kN] | My,zul [kNm] | - My,zul [kNm] | ± Mz,zul [kNm] |
|---|---|---|---|---|---|---|---|
| MPA 46 | 1,62 | 2,44 | 2,64 | 3,55 | 0,41 | 0,36 | 0,39 |
| Ausführung: | Grundplatte verschweißt mit Profilaufnahme |
| Antrieb: | Innensechsrund T50 und Außensechskant SW 17 |
| Anzugsmoment: | 20 Nm |
| Material: | Stahl, HCP |
